低壓備自投保護裝置的使用

更新時間:2020.04.20     作者:管理員      瀏覽次數:501

轉載請備注(http://www.002767.com/)

備自投保護裝置全稱叫做備用電源投入,屬于微機保護裝的一種,在電力系統中使用的比較廣泛。其中在10KV電壓等級使用比較廣泛,尤其對于生產型企業中。幾乎每個10KV配電站都會在母聯開關處安裝備自投保護。為了提高供電的可靠性,在低壓400V電壓等級上,使用備自投也越來越多。

低壓備自投保護裝置

舉例:江蘇淮安市低壓備自投的使用

江蘇淮安地區由于在多雨季節,低壓開關柜總有跳閘的情況。在主進線跳閘后,備用進線投入使用。之前一直是人工來操作。對于一個市區,社區配電站比較多。如果出現大面積的跳閘停電,人工的工作量可想而知。同時也會遭到市民的投訴。因此為了更好的保證居民供電。該地區使用低壓備自投。

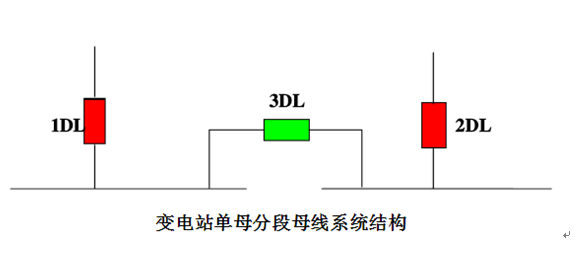

備自投運行方式



低壓備自投保護裝置



  1、備自投方式一(進線備自投):(進線1合位,進線2分位)

方式一自恢復(進線備自投):(進線1分位,進線2合位)

  2、 備自投方式二(進線備自投):(進線1分位,進線2合位)

方式二自恢復(進線備自投):(進線1合位,進線2分位)

  3、備自投方式三(母聯備自投):(進線1合位,母聯分位,進線2合位)

方式三自恢復(母聯備自投):(進線1分位,母聯合位,進線2合位)

  4、備自投方式四(母聯備自投):(進線1合位,母聯分位,進線2合位)

方式四自恢復(母聯備自投):(進線1合位,母聯合位,進線2分位)


文章來自電力微機保護網
