光伏發電二次設備主要指的是對光伏發電系統中的一次設備(如光伏電池板、逆變器、變壓器等)進行監視、測量、控制和保護的設備。這些設備在光伏發電系統中起著至關重要的作用,確保了系統的安全、可靠和高效運行。以下是一些常見的光伏發電二次設備及其作用:
1. 通訊屏
- 組成:由通訊管理機、交換機、GPS對時設備等組成。
- 作用:采集數據、轉發數據,同時給微機保護裝置對時,確保整個系統的同步性。
2. 微機保護裝置
- 安裝位置:一般安裝在高壓開關柜上。
- 作用:當進線開關檢測到故障時,保護裝置會迅速動作跳閘,切斷故障電路,防止事故擴大。
3. 綜合保護屏
- 組成:包括防孤島保護裝置、故障解列裝置和電能質量在線監測裝置。
-
作用:
- 防孤島保護裝置:監測電壓異常,當檢測到孤島現象時迅速切斷并網點開關,防止孤島運行對電網和設備的損害。
- 故障解列裝置:針對電壓故障、頻率故障等異常情況設置,當檢測到異常時迅速動作,確保系統安全。
- 電能質量在線監測裝置:監測并網點的電壓和電流,包括暫態和穩態數據,以及高次諧波、閃變等,確保電能質量。

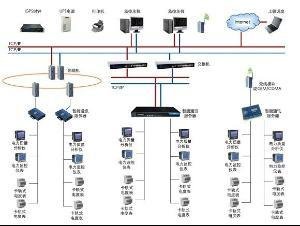

4. 后臺監控系統
- 組成:由主機、顯示器、鍵盤、鼠標、打印機、音響等組成。
- 作用:實時監控變電站內的數據,可以遠程控制一些電站開關的合分閘,調節電氣設備參數等,為電站運行提供全面的監控和管理。
5. 遠動通訊屏
- 組成:由遠動通訊裝置、規約轉換器、交換機、防雷器等組成。
- 作用:將站內供電調度中心需要的數據通過遠動裝置上送到調度中心,實現遠程監控和數據傳輸。
6. 安全自動屏
- 組成:由故障解列裝置、防孤島保護裝置等二次設備組成。
- 作用:針對電壓故障、頻率故障等異常情況設置保護設備,確保系統安全穩定運行。
7. 電能質量在線監測裝置
- 類型:一般選擇A類產品。
- 作用:監測并網點的電壓和電流質量,確保電能質量符合標準。
8. 無線傳輸設備(GPRS設備)
- 作用:將站內數據通過無線方式上送到調度中心,實現遠程數據傳輸和監控。
9. 電能采集終端
- 作用:采集電度表數據,并將數據上傳至調度端,為電站的電量計量和結算提供依據。
10. 其他設備
- 分布式光伏群調群控系統:實現光伏電站的群調群控功能,提高系統的整體運行效率。
- AGC/AVC控制柜:自動發電控制(AGC)和自動電壓控制(AVC)設備,用于優化電站的發電和電壓調節。
- 智能箱變測控裝置:集成多種測控功能于一體的智能設備,提高箱變的運行管理效率。
- 光伏電站監控系統:全面監控光伏電站的運行狀態,包括電池陣列、逆變器、交直流配電柜等設備。
- 頻率電壓緊急控制裝置:在頻率和電壓異常時迅速采取措施保護系統安全。
- 逆功率保護裝置:防止逆變器向電網輸送逆功率導致設備損壞。
這些光伏發電二次設備共同構成了光伏發電系統的“大腦”,通過數據采集、通訊控制、保護安全和信息處理等功能,確保了光伏發電系統的安全、可靠和高效運行。隨著技術的不斷進步和光伏發電行業的快速發展,這些設備也在不斷更新?lián)Q代,以滿足更高的運行要求和市場需求。
