發電機失磁保護

更新時間:2020.04.20     作者:管理員      瀏覽次數:277

轉載請備注(http://www.002767.com/)

發電機在運行過程中,如果失磁后不但不發出無功功率還要從系統吸收無功功率。當系統無功功率儲備不足時將導致發電廠母線電壓、發電機機端電壓下降。定子電流就會増大、有功功率越大,定子電流就會越大。為了避免出現發電機失磁,通常在發電機保護中設置發電機失磁保護。該功能主要存在于發電機后備保護中。以下對發電機失磁保護做一個簡單介紹。

發電機保護裝置

(1)保護內容:反映發電機失磁故障,根據具體情況,采取相應的措施。

(2)原理:根據發電機失磁后機端測量阻抗、勵磁電壓等電氣量的變化規律,構成發電機失步保護

發電機失磁后的特征:

無功為負,有功減小;

定子電流增大,機端電壓、系統電壓降低;

勵磁電壓減小或為0,轉速升高;

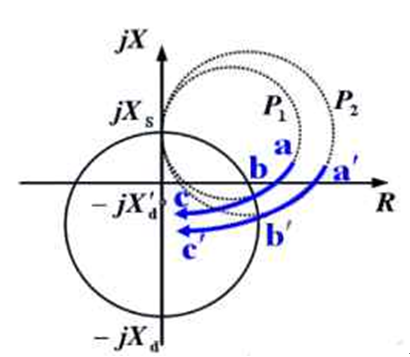

機端測量阻抗變化;



發電機保護裝置

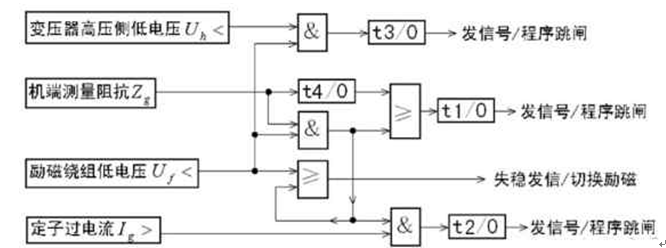

發電機失磁保護通常由多個判據共同構成

發電機機端測量阻抗判據(Zg)

轉子勵磁繞組低電壓判據(Uf<)

主變高壓側低電壓判據(Uh<)

發電機定子過電流判據(lg>)

發電機保護裝置



(3)特點:

具有檢測靜穩邊界和穩態異步邊界功能。

具有檢測系統電壓崩潰功能。

能夠檢測不同負荷下各種全失磁和部分失磁。

正常進相、系統振蕩、其他故障、PT斷線時不誤動。

具有勵磁通道電壓檢測功能

(4)出口方式:

根據不同的失磁情況發出信號、減出力、切換勵磁、解列或全停。



發電機失磁的可能原因

勵磁繞組斷路或短路;

滅磁開關誤跳;

整流裝置半導體元件損壞

勵磁變壓器故障;

自動勵磁調節裝置故障

運行人員誤操作等

文章來自電力微機保護網
