五防系統由五防專家系統、電腦鑰匙、和鎖具等幾大部分組成在五防系統中,已經輸入了交電站一次主接圖和每一個設備的操作規則,并與監控系統實吋通信。
1、系統正常運行時
正常運行時,后臺監控系統定時向五防系統傳送現場設備的實際狀(開關、刀閘的狀態等)。當運行人員需要進行倒閘操作時,首先在五防系統上進行模擬(也就是開操作票),并將操作票下傳到電腦鑰匙。
2、實際操作時
實際操作時,當運行人員對任何一個設備進行遙控操作,監控系統向五防系統發遙控命令。五防系統先根據預先編寫好的操作票判斷:如果操作步驟與操作票步驟一致,五防系統向監控系統發遙控運行命令,允許操作,并通過電腦鑰匙回傳設備狀態;如果操作步驟與操作不一致,五防系統向監控系統發送控禁止命令,拒絕操作。這樣就起到了防誤的目的。

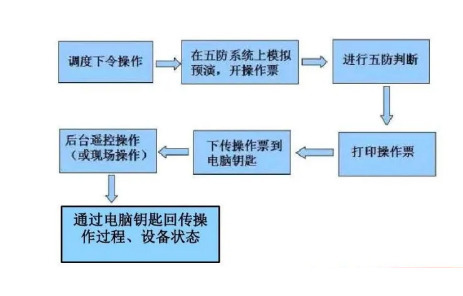

若操作員工作站故障或監控網絡同步異常,運行人員可將下載有正確操作票的電腦鑰匙拿到現場對開關、刀閘、地力、網門等進行操作。五防”的操作過程如下圖所示:
