線路保護裝置是微機保護中最常見的一類保護裝置。常用于110KV及以下的電壓等級中。是在中低壓電力系統中使用最廣泛的微機保護。為變電站、配電所、發電廠等重用電系統提供了可靠完整的解決方案。
一般線路保護多安裝于開關柜上,鑲嵌在柜門上。110KV電壓等級多安裝在保護屏柜上。保護范圍為系統出線,系統進線。當出現故障時,迅速準確可靠的跳開開關。
線路保護常見的功能有如下

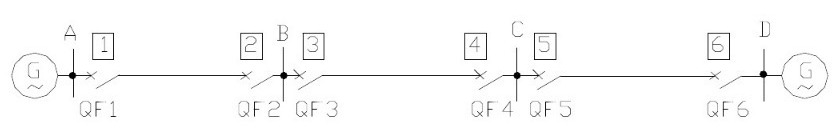

電流保護,也就叫做速斷,限時速斷,過電流保護,意思都一樣。其中根據現場要求,會伴有低壓閉鎖過流保護,和帶有方向的過流保護等。低電壓閉鎖過流保護一般不使用,只有在保護靈敏度不夠時使用。過流保護設置小一點,容易造成過負荷誤動作(一般過負荷設置告警居多,在故障時,電壓會下降到低電壓整定值)。帶方向的過流保護,該功能多用于雙電源系統中,提高了供電的可靠性。如下圖:
對于大多數現場,帶方向的過流保護基本很少用到。在新能源領域,部分地區分布式光伏有用到。前加速和后加速功能在線路保護中有時候也會用到。顧名思義,前加速在保護動作前,該功能啟動。當線路發生故障時,加速功能啟動,讓裝置跳過一些繁瑣邏輯,直接快速跳閘,如果是帶時限的,將時限變?yōu)?后加速就是指的在保護發生時,該功能暫時先不啟動,保護有選擇的動作后,然后進行一次重合閘。如果故障為瞬時故障,重合閘成功。如果故障屬于永久性故障,此時合閘后,后加速功能開始發揮作用,快速準確的跳開故障點。
零序過流保護,即當線路出現故障時,三相電流出現不平衡,此時零序電流產生。當零序電流到達保護整定值時動作跳閘。一般該功能不是所有場所都適用。例如,對于分布式光伏來講就不太適用。分布式光伏作為一個不太穩定的發電系統,很容易出現三相電流不平衡。投入零序過電流保護容易增加了并網開關的跳閘率,減少了系統發電量。
除以上常見的保護功能外還有高壓保護、低壓保護、低頻減載保護、PT斷線、等等。電壓等級低,保護功能就比較簡單。當電壓等級比較高了,為了確保安全穩定運行,不誤跳,不拒跳。保護裝置的硬件和軟件設計時,考慮的都比較完善一些。
