變壓器保護裝置在電力微機保護中是非常常見的,主要的保護對象是變壓器。變壓器的種類和大小型號很多,這樣對于變壓器的保護配置也有所區別。
一般情況下,電壓等級在10KV及以下、容量為10MVA及以下的變壓器,多采用電流速斷保護。電壓等級在10KV以上,容量大于10MVA,多采用縱差保護。對于10KV電壓等級中比較重要的變壓器器或者電流速斷保護的靈敏度不能夠滿足實際要求時,也可以采用縱差保護。具體是否采用普通的過流速斷作為主保護還是采用變壓器差動保護,根據實際情況而定。
對于容量比較小的變壓器,多采用常規的變壓器保護裝置,該裝置的保護功能大體跟線路保護功能相似,主要還是以三段式過流保護為主,零序過流保護、高壓保護、低壓保護也比較常見。其中高壓側零序過流保護,低壓側零序過流保護在線路保護中是沒有的,也屬于變壓器保護特有的保護功能,再其次就是非電量保護。非電量保護也可以說是變壓器的主保護,其中保護功能包括重瓦斯、輕瓦斯、高溫、超溫。
對于容量比較大的變壓器或者比較重要的變壓器器,多采用一整套的保護方案,一般是以組屏的方式安裝在二次繼保室中。一般配置要求如下:
主變保護屏 | 寬x深x高:800x600x2200mm | 面 | 1 |
主變差動保護裝置 | 臺 | 1 | |
主變高后備保護裝置 | 臺 | 1 | |
臺 | 1 | ||
主變非電量保護裝置 | 臺 | 1 | |
打印機 | 臺 | 1 |

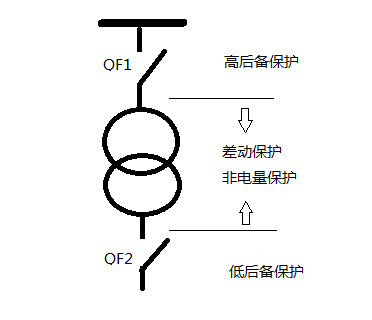

由圖可見,高后備保護的范圍是變壓器高壓側以外的,故障發生時,跳高壓側開關。差動保護和非電量保護保護范圍是變壓器主體,當故障發生時,跳開變壓器兩側開關。低后備保護的范圍是變壓器低壓側以外的,故障發生時,跳低壓側開關。
后備保護裝置就是保護變壓器兩側外的區間,保護功能除了常見的三相電流保護,零序電流保護外,需要著重說明的是電流保護帶有復壓閉鎖過流保護,復壓包括負序電壓和電壓。投入復壓閉鎖后,只有當電流和電壓同時達到某個定值時,保護功能才會動作。差動保護是變壓器的主保護,其作用非常大。保護功能一般有差動速斷保護,比率差動保護。非電量保護也跟差動保護一樣,保護變壓器主體,當檢測到變壓器內部出現故障時,及時跳閘。
