RCX-9688發電機后備保護測控裝置說明書

更新時間:2020.05.04     作者:管理員      瀏覽次數:337

發電機后備保護測控裝置

(一).裝置說明


01.輸出

FEDCBA9876543210

0000000000000000

上一排對應下一排的

“0”對應位置為:遙控分閘;       “1”對應位置為:遙控合閘;

“2”對應位置為:保護跳機端;     “3”對應位置為:保護跳勵磁;

“4”對應位置為:保護跳機尾;     “5”對應位置為:保護跳備用;

“6”對應位置為:保護跳母聯;     “7”對應位置為:低頻出口;

“9”對應位置為:事故信號;       “A”對應位置為:告警信號;


02.采樣數值通道

0  測量Ia相電流、        (1) 測量Ic相電流;

2  母線Ua電壓、          (3) 母線Ub電壓;

4  母線Uc電壓、          (5) 保護IA相電流;

6  保護IB相電流、        (7) 保護IC相電流;

8  零序3Io電流、         (9) 零序3Uo電壓;

A  備用;                 (B) 備用

C  測量Ib相電流;


03.液晶上顯示項目設置如下

序號

顯示項目

設置值

序號

顯示項目

設置值

1

Uab

0.01

8

Ib

1.28

2

Ubc

0.02

9

Ic

2.56

3

Uca

0.04

10

P

5.12

4

Ua

0.08

11

Q

10.24

5

Ub(KWh1)

0.16

12

cosφ

20.48

6

Uc(KWh2)

0.32

13

f

40.96

7

Ia

0.64

14



(二).功能菜單

保護序號

代號

投退說明

01

RLP01

過流I

投入/退出

跳母聯

02

RLP02

過流II

投入/退出

跳機端、勵磁、機尾、備用、母聯

03

RLP03

過負荷

投入/退出

用戶可選用

04

RLP04

負序過流

投入/退出

用戶可選用

05

RLP05

過電壓

投入/退出

用戶可選用

06

RLP06

低電壓閉鎖過流

投入/退出

用戶可選用

07

RLP0 7

負序電壓閉鎖過流

投入/退出

用戶可選用

08

RLP0 8

過負荷跳閘

投入/退出

用戶可選用

09

RLP0 9

負序過流跳閘

投入/退出

用戶可選用

10

RLP10

PT斷線

投入/退出

用戶可選用

11

RLP11

失磁保護

投入/退出

用戶可選用

12

RLP12

失磁跳閘

投入/退出

用戶可選用

13

RLP13

定子接地零流

投入/退出

用戶可選用

14

RLP14

定子接地零壓

投入/退出

用戶可選用

15

RLP15

定子接地雙頻

投入/退出

用戶可選用

16

RLP16

定子接地跳閘

投入/退出

用戶可選用

17

RLP17

逆功率

投入/退出

用戶可選用

18

RLP18

頻率過低

投入/退出

用戶可選用

32

RLP19

錄波

投入/退出


定值序號

代號



整定菜單

整定值請修改為

01

Kv1

PT變比


PT變比/10,輸入電壓等級值(單位kV

02

Ki1

CT變比


CT變比/10,200/5的整定4即可

03

Idz1

1段過電流定值

0.1~99A

一般整定為:6Ie2

04

Tzd1

1段過電流延時

0.0~10s

一般整定為:0.1 s

05

Idz2

11段過電流定值

0.1~99A

一般整定為:1.5~2.5Ie2

06

Tzd2

11段過電流延時

0.1~30s

一般整定為:0.5s

07

Udz1

低壓閉鎖定值

2~99V

一般整定為:70V

08

U2dz

負序電壓閉鎖定值

2~57V

一般整定為:7V

09

Idz4

過負荷定值

1~99A

一般整定為:1.2Ie2

10

Tzd4

過負荷延時

0.1~10s

一般整定為:5s

11

I2dz

負序過流定值

0.1~10A

5-8A/CT變化

12

T2zd4

負序過流延時

0~10s

一般整定為:0.5s

13

Udz1

過電壓定值

100-120V

一般整定為:110V

14

Tzd5

過電壓延時

0.1-10s

一般整定為:1.0s

15

Pe

發電機額定功率


發電機額定功率二次值,單位為:KW

16

P2

逆功率定值


發電機額定功率的百分比

17

T2

逆功率延時

0.1-10s

一般整定為:1.0s

18

Hzdz

頻率過低定值

45-50

一般整定為:49.5Hz

19

Tdz7

頻率過低延時

0.1-30s

一般整定為:1s

20

U3zd1

三次諧波定值



21

T3zd1

三次諧波延時

0.1~10s

5s

22

U2dz1

失磁負序電壓



23

Tsczd1

失磁延時

0.1~10s

5s

24

In

發電機額定電流



25

Un

發電機額定電壓



26

Xdz1

同步電抗標幺值



27

Xdz2

暫態電抗標幺值



28

Uodz1

零序電壓定值

5-50V

一般整定為:30V

29

Tozd1

零序電壓延時

0.1-10s

一般整定為: 1.0s

30

Uodz2

零序電壓閉鎖值

5-50V

一般整定為:30V

31

Iodz1

零序電流定值

0.1~10A

5-8A/CT變比

32

Tozd2

零序電流延時

0~10s

一般整定為: 0.5s


(三).保護動作原理

①  I—II段復合電壓閉鎖過電流保護

本裝置設三段復合電壓閉鎖過電流保護,三段保護及時間定值可單獨整定;根據實際情況可選擇本側復合電壓或?qū)?cè)復合電壓來啟動過電流保護。為了防止由于PT斷線或PT失壓時出現的電壓降低,在出現此類電壓告警信號時,保護將自動退出負序電壓與低電壓的閉鎖。

(1).過流Ⅰ段;          (經延時跳母聯C15/C16)

(2).過流II段;         (經延時跳本側C7/C8、跳勵磁C9/C10、跳尾端C11/C12、

跳備用C13/C14、跳母聯C15/C16)

(3).低電壓閉鎖過流;    (需要同時投入“過電流”保護,且PT不斷線、PT不失壓)

低電壓判斷取Uca線電壓,在某相保護電流大于設定值,Uca線電壓小于設定值(一般低電壓設定值為70V)時保護就能動作,主要用于電壓對稱短路時判別,不對稱短路時采用負序電壓判別;

(4).負序電壓閉鎖過流;(需要同時投入“過電流”保護,且PT不斷線、PT不失壓)

負序電壓主要用于電壓不對稱短路,在某相保護電流大于設定值,負序電壓大于設定值(一般負序電壓設定值為7V)時保護就會動作;

說明:同時投入“過電流、低電壓閉鎖過流、負序電壓閉鎖過流”時,可減少電流的瞬間誤動,又可以保證在電壓出現對稱短路和非對稱短路時保護的動作。


②  過負荷

1.RLP9  過負荷-投;

2.保護電流IA(IB)IC任何一相采樣值≧ 過負荷定值(Idz4)

3.加入電流時間≧過負荷延時 tzd4

保護立即驅動告警信號繼電器C2/C3(10s后返回)。面板告警燈亮。


說明:過負荷若需要跳閘,則需要

1.RLP3   過負荷報警-投;

2.RLP8   過負荷跳閘-投

3.保護電流IA(IB)IC任何一相采樣值≧ 過負荷定值(Idz4)

4.加入電流時間≧過負荷延時 tzd4

保護立即出口經延時跳本側C7/C8、跳勵磁C9/C10、跳尾端C11/C12、跳備用C13/C14、跳母聯C15/C16,同時驅動事故信號繼電器C1/C3(10s后返回)。面板事故燈亮。


③  負序過流

1.RLP4  負序過流-投;

2.負序電流計算值≧ 負序過流定值(I2dz)

3.經過延時t2zd4

保護立即驅動告警信號繼電器C2/C3(10s后返回)。面板告警燈亮。


說明:過負荷若需要跳閘,則需要

1.RLP4   過負荷報警-投;

2.RLP9   過負荷跳閘-投

3.負序電流計算值≧ 負序過流定值(I2dz)

4.經過延時t2zd4

保護立即出口經延時跳本側C7/C8、跳勵磁C9/C10、跳尾端C11/C12、跳備用C13/C14、跳母聯C15/C16,同時驅動事故信號繼電器C1/C3(10s后返回)。面板事故燈亮。


④  定子接地

對于定子繞組中性點不接地的發電機,定子接地保護主要有以下三種

a.反應基波零序電流的發電機定子繞組單相接地保護;

b.反應基波零序電壓的發電機定子繞組單相接地保護;

c.雙頻式100%保護范圍發電機定子繞組保護;

三種定子接地保護可根據實際情況選用其中一種。


(1)反應零序電流的發電機定子繞組單相接地保護

這種保護方式通常用于直接連在電壓母線上運行的發電機,因為這時與發電機有電聯系的元器件比較多,外接元器件每相對地電容比較大,從外接元器件流來的電容電流也較大。因此,其定子接地故障時的接地電流也比較大,當電流大于或者等于允許值時,應裝設動作于跳閘的定子單相接地保護。

當發生外部相間短路而動作,可通過引入閉鎖信號,使保護可靠閉鎖,當無法引入外部相間短路信號時,可以通過延時來避開外部相間短路的影響。當無外部相間短路,零序電流大于整定值, 且斷路器處于合閘狀態時,相應定時器啟動定時,當定時器時間大于整定時間時,保護動作(報警或跳閘)。

|Io|≥Ioset

t≥tset


(2)反應零序電壓的發電機定子繞組單相接地保護


這種保護方式通常用于發電機變壓器組,這時發電機與系統中其他元器件無電的聯系,故定子單相接地時不會從系統其他元器件流來電容電流,僅有由發電機本身的電容、連接發電機與升壓變壓器導線的電容、變壓器一次線圈與二次線圈之間的耦合電容引起的電容電流。此時接地電流一般不會很大,大多數情況下小于允許值,這時必須通過零序電壓來作出判斷。

當變壓器高壓側是非直接接地電網,當變壓器高壓側接地時會出現比較大的零序電壓,為了防止由高壓側經高、低壓繞組間電容耦合過來的零序電壓,而導致保護誤動。在這里提供了兩種方案,一種是增設變壓器高壓側零序電壓閉鎖,當變壓器高壓側零序電壓小于閉鎖整定值,定子繞組零序電壓大于整定值時,相應定時器啟動定時,當定時器時間大于整定時間時,保護動作(報警或跳閘);另外一種是直接從變壓器高壓側的保護裝置引線過來閉鎖定子接地保護。當變壓器高壓側是直接接地電網時,可通過延時來躲開變壓器高壓側接地的影響。

|Ubo|≤Uboset

|Uo|≥Uoset

t≥tset

Uoset按躲過正常運行時的最大不平衡電壓整定


(3)雙頻式100%保護范圍發電機定子繞組保護


本保護由基波零序電壓保護和三次諧波電壓保護組成(此種保護方式必須能采到定子繞組中性點電壓)?;阈螂妷罕Wo定子繞組接地的90%左右,三次諧波電壓保護發電機中性點附近定子繞組接地,兩部分共同構成發電機100%定子繞組單相接地保護?;阈螂妷罕Wo已在(2)中介紹。當定子繞組機端零序電壓的三次諧波的幅值大于定子繞組中性點電壓三次諧波的幅值,且幅值差大于整定值時,相應定時器啟動定時,當定時器時間大于整定時間時,保護動作(報警或跳閘)。

U3=|Uo3|-|Un3|

U3≥Uset

t≥tset


⑤  過電壓

三個相間電壓有一相大于過電壓保護定值,時間超過整定時間時,過電壓保護動作。Ugyzd 低電壓定值 范圍100-170V,按相間電壓整定,一般汽輪機取1.3倍額定電壓,水輪機取1.3-1.5倍額定電壓。Tgyzd 延時 范圍0.1-10s,一般汽輪機取0.3s,水輪機取0.5s


⑥  PT斷線

PT斷線判據如下:

a) 最大相電壓與最小相電壓差值大于30V;

b) 負序電壓大于8V。

滿足以上任一條件延時10秒報PT斷線,斷線消失后延時10秒返回。

⑦  失磁保護

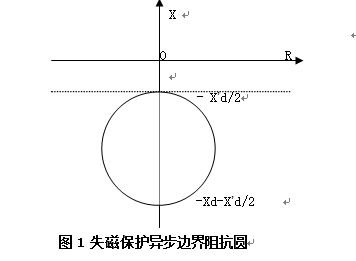

失磁保護反應發電機勵磁回路故障引起的異步運行。保護采用異步阻抗圓,如圖1

發電機后備保護測控裝置


動作判據為:

發電機后備保護測控裝置



動作判據為:


式中U1,I1為正序電壓,電流

Un為發電機二次額定電壓57.7V

Ie 為發電機二次額定電流

Xd為發電機同步電抗標幺值

X’d為發電機暫態電抗標幺值

滿足上式經延時保護動作

阻抗繼電器電壓工作范圍>2V,電流工作范圍0.1Ie-4Ie

失磁保護輔助判據:U2<0.1Un,(主要是為了防止pt斷線時誤動) Un為額定電壓,設為57.7v

滿足動作判據和輔助判據,經延時保護動作于跳閘出口。

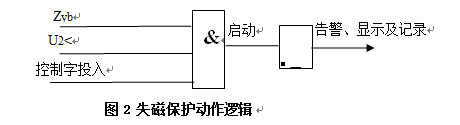

如圖:

發電機后備保護測控裝置


其中:Zyb:失磁保護阻抗元件動作,

U2<:負序電壓元件動作

整定: (1)Xdzd:同步電抗標么值,定值范圍:0.1~3;

Xdpzd: 暫態電抗標幺值, 定值范圍:0.1~3;

(2)T1: 失磁保護延時,定值范圍0~10s,按躲過振蕩進行整定,

一般整定為0.4~1s

⑧  逆功率

有功功率采用下式計算:


當定值整定為-20%~-1%的額定功率時,即為逆功率保護。

注:逆功率的值是由相電壓和保護電流計算得出的,而不是主界面上顯示的由相電壓和測量電流計算得出的功率值(如果保護電流和測量電流同幅值、同相位,則可以參考)。



(四).裝置功能圖紙

交流回路

控制回路

通訊回路

端子

定義

說明

端子

定義

說明

端子

說明

端子

說明

Z1

Ua*

母線

電壓

F1

Ub*

母線

電壓

P1

工作正電源

T1

485A

Z2

Uc*

F2

Un

P2

工作負電源

T2

485B

Z3

3Uo*

零序

F3

3Uo

電壓

P3

裝置接地



Z4



F4



P4

控制負電源



Z5



F5



P5

控制正電源



Z6

IA*

保護

電流

輸入

F6

IA

保護

電流

輸出

P6

合閘回路



Z7

IB*

F7

IB

P7

合閘線圈HQ



Z8

IC*

F8

IC

P8

跳閘回路



Z9

3Io*

零序

F9

3Io

電流

P9

跳閘線圈TQ



Z10

Ia*

測量

電流

輸入

F10

Ia

測量

電流

輸出

P10

TWJHQ



Z11

Ib*

F11

Ib

繼電器出口

開入量采集

Z12

Ic*

F12

Ic

裝置接線說明

端子

說明

端子

說明

1.以上接線為標準的接線方式;

2.若保護裝置使用交流供電,則P1/P5接火線,P2/P4接零線。

3.備用繼電器出口都沒有定義,特殊要求看廠家提供的圖紙上定義。

4.備用開入量,沒有特殊定義。

C1

事故信號端

R1

合位信號備用

C2

告警信號端

R2

分位信號備用

C3

信號公共端

R3

彈簧已儲能

C4

遙控跳閘端

R4

工作位置

C5

遙控合閘端

R5

試驗位置

C6

遙控公共端

R6

備用開入量

C7

跳機端

繼電器出口

R7

手動合閘信號

C8

R8

遙控允許信號

C9

跳勵磁

繼電器出口

R9

手動分閘信號

C10

R10

備用開入量

C11

跳機尾

繼電器出口

R11

備用開入量

C12

R12

備用開入量

C13

跳備用

繼電器出口

R13

備用開入量

C14

R14

備用開入量

C15

跳母聯

繼電器出口

R15

開入內供正電

C16

R16

開入量公共端

C17

低頻出口



C18
