RCX-9688D 發電機后備保護測控裝置說明書(低壓發電機)

更新時間:2020.05.04     作者:管理員      瀏覽次數:300

 發電機后備保護測控裝置

1 概述

1.1 適用范圍

RCX-9688D 適用于水輪機容量不超過10MW、汽輪發電機容量不超過100MW的發電機保護,與發電機差動保護、發電機接地保護一起構成完整的發電機保護,用于低壓側。

1.2 保護特點

人性化設計界面:大屏幕液晶顯示屏,實時顯示電流、電壓、功率、頻率等電氣量,漢化操作菜單簡單易用,清晰顯示保護動作全過程,使動作過程透明。

采樣性能優越:保護電路和測量電路具有獨立的采樣回路,既保證了監測精度,又保證了保護的抗飽和性能。

出口獨立:所有出口繼電器都單獨使用一個通道,方便保護的投入和退出。遙控分合、保護跳閘、事故信號、預告信號及其他特殊信號出口都可單獨配置。

自保功能強:每個斷路器對應一個操作回路,緊急時可直接對開關進行操作;另外,裝置具有斷路器跳合閘線圈保護功能,避免因機械拒動而燒毀斷路器線圈。

替代性強:保護裝置功能強大,具有“四遙”功能,完全可替代常規繼電器的保護,全嵌入式的數字化平臺結構,大大減少了維護量。

設計靈活:根據現場情況,可設計成集中組屏式,也可分散安裝于開關柜。

運行可靠:完善的自檢體系,硬件檢測直到繼電器跳閘出口,均采用可靠的元器件。

1.3 保護配置

1.3.1 保護配置

速斷              (跳閘,低壓閉鎖,負壓閉鎖)

限時速斷          (跳閘,低壓閉鎖,負壓閉鎖)

過電流            (跳閘,低壓閉鎖,負壓閉鎖,記憶過電流)

過流反時限        (跳閘,一般/非常/極端可選)

過負荷            (告警/跳閘)

負序I段          (跳閘)

負序II段         (告警/跳閘)

負序II段反時限   (跳閘,一般/非常/極端可選)

零序過流         (告警/跳閘,零序電流可自產)

母線絕緣監測    (告警/跳閘)

逆功率保護      (跳閘)

失磁保護        (跳閘)

頻率過高        (跳閘)

頻率過低        (跳閘)

過電壓          (跳閘)

低電壓          (跳閘)

PT斷線         (告警)

PT失壓         (告警)

系統失電        (告警/跳閘)

控制回路斷線    (告警)

1.3.2 測控功能

母線電壓:Uab、Ubc、Uca、Ua、Ub、Uc;

測量電流:Ia、Ib、Ic;

功率:P、Q、COS;

頻率:f;

電度:EP+、EP-、EQ+、EQ-;

具有14路遙信開入采集;

10路繼電器出口(含告警/跳閘各1個),可擴展3個;自帶1路裝置失電信號;

事件SOE記錄等;

1.3.3 通信功能

通訊接口:

1路以太網口

1路485口

1路B碼對時口(也可作為第2路485通訊口)

通訊規約:繼保南瑞-103通訊規約, MODBUS RTU規約。

1.3.4 GPS對時功能

支持IRIG-B對時。

1.3.5保護信息功能

裝置描述的遠方查看。

設備參數定值的遠方查看。

保護定值和區號的遠方查看、修改功能。

軟壓板狀態的遠方查看、遙控和就地投退功能。

裝置保護開入狀態的遠方查看。

裝置運行狀態(包括保護動作元件的狀態和自檢報警信息等)的遠方查看。

遠方對裝置信號復歸。

2 技術參數

2.1 環境參數

正常工作溫度:  -10 ~ 55 ℃

極限工作溫度:  -20 ~ 60 ℃

貯存及運輸:    -30 ~ 70 ℃

大氣壓力:          60 ~ 110 Kpa


2.2 額定電氣參數

頻率:              50Hz

交流電流:5A或1A(額定電流IN)

交流電壓:100V或57.7V(額定電壓UN)

交直流工作電源:交流:AC85V~265V;50Hz±0.5Hz;諧波畸變率不大于15%

直流:DC85V~265V,紋波系數不大于5%

數字系統工作電壓:+5V,允許偏差:±0.15V

繼電器回路工作電壓:+24V,允許偏差:±2V

功耗:

交流電壓回路:  UN = 57.7V,每相不大于0.5VA

交流電流回路:  IN = 5A,每相不大于1VA

IN = 1A,每相不大于0.5VA

IN = 0.3A,每相不大于0.5VA

直流電源回路:  正常工作時,不大于15W

保護動作時,不大于25W

保護回路過載能力:

交流電壓回路: 1.2倍額定電壓,連續工作

交流電流回路:   2倍額定電流,連續工作

10倍額定電源,允許10s

40倍額定電流,允許1s

直流電源回路:  80 ~ 115% 額定電壓,連續工作

裝置經受上述的過載電流/電壓后,絕緣性能不下降。

2.3 主要技術指標

定值精度

電流定值誤差:    ≤±5%

頻率定值誤差:    ≤±0.01Hz

激勵量≥1.2倍定值時,瞬時動作段動作時間:≤35ms

延時動作段動作時間離散誤差:≤30ms

各保護段返回時間:≤25ms

遙測量計量等級

電流、電壓:       0.2級

頻率:                     ±0.01Hz

其他:               0.5級

遙信量分辨率:       小于1ms

工作電壓: DC220V/DC24V;(DC220V訂貨需注明,默認是DC24V)

輸入方式:有源接點或無源接點;(默認是無源接點)

開關量輸出

輸出形式:無源接點;

沖擊過流能力:6A@3s;15A@0.5s;30A@0.2s ;

動作時間:<8ms;

返回時間:<5ms;

電磁兼容

靜電放電:            符合GB/T14598.14-1998  3級

輻射電磁場干擾:      符合GB/T14598.9-2002   3級

快速瞬變干擾:        符合GB/T14598.10-2007   B級

1MHz脈沖群干擾:    符合 GB/T14598.13-2008   3級

浪涌抗擾度:          符合GB/T14598.18-2001  3級

絕緣試驗

裝置絕緣耐壓、耐濕熱、抗振動、抗沖擊、抗碰撞性能符合國際GB/T7261-2000的有關標準(絕緣≥20MΩ)。

3 保護菜單說明

保護序號

代號

整定方式

備注

01

RLP01

速斷

/退

跳閘

02

RLP02

低壓閉鎖速斷

/退


03

RLP03

負壓閉鎖速斷

/退


04

RLP04

限時速斷

/退

跳閘

05

RLP05

低壓閉鎖限時速斷

/退


06

RLP06

負壓閉鎖限時速斷

/退


07

RLP07

過電流

/退

跳閘

08

RLP08

低壓閉鎖過電流

/退


09

RLP09

負壓閉鎖過電流

/退


10

RLP10

記憶過電流

/退


11

RLP11

過流反時限

一般/非常/極端/退

四種方式選擇使用

12

RLP12

過負荷

告警/跳閘/退

三種方式選擇使用

13

RLP13

負序

/退

跳閘

14

RLP14

負序

告警/跳閘/退

三種方式選擇使用

15

RLP15

負序段反時限

一般/非常/極端/退

四種方式選擇使用

16

RLP16

零序過流

告警/跳閘/退

三種方式選擇使用

17

RLP17

母線絕緣監測

告警/跳閘/退

三種方式選擇使用

18

RLP18

逆功率保護

/退

跳閘

19

RLP19

失磁保護

/退

跳閘

20

RLP20

頻率過高

/退

跳閘

21

RLP21

頻率過低

/退

跳閘

22

RLP22

過電壓

/退

跳閘

23

RLP23

低電壓

/退

跳閘

24

RLP24

PT斷線

/退

投—告警

25

RLP25

PT失壓

/退

投—告警

26

RLP26

系統失電

告警/跳閘/退

三種方式選擇使用

27

RLP27

控制回路斷線

/退

投—告警

28

RLP28

零序電流自產

/退

投—軟件計算零序電流

定值序號

代號



整定菜單

整定值說明

00


保護定值套數

1~3


01

Kv1

一次PT變比/10

0.01~300.00

PT變比值/10,輸入電壓等級值

02

Ki1

一次CT變比/10

0.01~300.00

CT變比/10,200/5的整定4即可

03

Ie

發電機額定電流

0.1-10A


04

Idz0

速斷定值

0.1~100A


05

Idz1

限時速斷定值

0.1~100A


06

Tzd1

限時速斷延時

0~100s


07

Idz2

過電流定值

0.1~100A


08

Tzd2

過電流延時

0~100s


09

U2bs

負壓閉鎖電流定值

0.1~400V


10

Ulbs

低壓閉鎖電流定值

0.1~400V


11

Idz3

過負荷定值

0.1~100A


12

Tzd3

過負荷延時

0~100s


13

I2dz1

負序過流段定值

0.1~100A


14

T2zd1

負序過流段延時

0~100s


15

I2dz2

負序過流段定值

0.1~100A


16

T2zd2

負序過流段延時

0~100s


17

I0dz

零序過流定值

0.1~6A


18

TI0zd

零序過流延時

0~100s


19

U0dz

母線絕緣監測定值

0.1~100V


20

Tu0zd

母線絕緣監測延時

0~100s


21

Pndz

逆功率保護定值

0.01~600W


22

Tpnzd

逆功率保護延時

0~100s


23

Zadz

失磁阻抗A定值

0.2~99


24

Zbdz

失磁阻抗B定值

0.2~99


25

Tsczd

失磁保護延時

0~100s


26

Uscu1

低壓閉鎖失磁定值

1~400V


27

Fdz1

頻率過高定值

35.0Hz~64.99Hz


28

Tfzd1

頻率過高延時

0~100s


29

Fdz2

頻率過低定值

35.0~64.99Hz


30

Tfzd2

頻率過低延時

0~100s


31

Udz1

過電壓定值

50~600V


32

Tuzd1

過電壓延時

0~100s


33

Udz2

低電壓定值

30~400V


34

Tuzd2

低電壓延時

0~100s


35

Upt1

PT斷線定值

10~400V


36

Tupt1

PT斷線延時

0~100s


37

Upt2

PT失壓定值

0.1~160V

高壓系統0.1~90V

38

Tupt2

PT失壓延時

0~100s


39

Tkzdx

控制回路斷線延時

0~100s


4 工作原理

4.1 速斷

1.RLP01 速斷-“投”;

2.保護電流ia、ib、ic任何一相≧速斷定值(Idz0);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.2 限時速斷

1.RLP04  限時速斷-“投”;

2.保護電流ia、ib、ic任何一相≧ 限時速斷定值(Idz1);

3.滿足以上條件的持續時間≧限時速斷延時(Tzd1);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.3 過電流

1.RLP07 過電流-“投”;

2.保護電流ia、ib、ic任何一相≧過電流定值(Idz2);

3.滿足以上條件的持續時間≧過電流延時(Tzd2);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.4 復壓閉鎖電流保護

復壓閉鎖包含低電壓閉鎖、負序電壓閉鎖。速斷、限時速斷、過電流復壓閉鎖可獨立投退,定值共用一套。低電壓閉鎖按相取下表中的電壓作為判據,兩個線電壓中只要有一個低于定值時就開放電流(速斷、限時速斷、過電流)保護;低電壓元件電壓與電流的對應關系如下圖所示:

電流相別

電壓

A

UABUCA

B

UBC、UAB

C

UCA、UBC


說明:

低電壓閉鎖、負壓閉鎖是否起作用,受各段的復壓閉鎖投退和定值控制。即當某段的復壓閉鎖退出時,該段保護蛻變成純電流保護。

如果投“PT斷線”,當發生PT斷線時,低電壓、負壓都不閉鎖電流保護。

如果投“PT失壓”,當發生PT失壓時,低電壓、負壓都不閉鎖電流保護。


4.5 過電流記憶

在自并勵發電系統中,當發生對稱或不對稱短路時,如果短路點靠近發電機機端時,發電機電壓下降,導致勵磁電流減小,進一步導致發電機電壓下降,使得短路電流衰減變小,造成故障電流在過流保護動作出口前已小于過流定值,過流保護提前返回,為此我們加入過電流記憶功能。投入該功能后,啟動過電流記憶功能:當保護電流大于過電流定值時,過電流記憶功能啟動,并開始按照過電流延時開始計時,當延時到達,若對應電壓小于低壓閉鎖定值,則保護立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.6 過流反時限

裝置提供三種反時限特性(依據IEC225-4標準):

發電機后備保護測控裝置

上式中, Ip 為電流反時限電流定值,tp 為電流反時限時間定值。

注:過流反時限保護使用過電流保護定值和過電流延時,過流反時限保護和過電流同時投入時,反時限保護無效。


4.7 過負荷

1.RLP11 過負荷-“告警/跳閘”;

2.保護電流ia、ib、ic任何一相 ≧ 過負荷定值(Idz3);

3.滿足以上條件的持續時間≧過負荷延時(Tzd3);

滿足以上條件,若投“跳閘”立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”驅動告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。動作的邏輯框圖如4-7所示:


4.8 負序I段

1.RLP12 負序I段-“投”;

2.負序電流i2≧ 負序過流I段定值(I2dz1);

3.滿足以上條件的持續時間≧負序過流I段延時(T2zd1);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.9 負序II段

1.RLP13 負序II段-“告警/跳閘”;

2.負序電流i2 ≧ 負序過流II段定值(I2dz2);

3.滿足以上條件的持續時間≧負序過流II段延時(I2zd2);

滿足以上條件,若投“跳閘”立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”驅動告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。



4.10 負序II段反時限

裝置提供三種反時限特性(依據IEC225-4標準):

發電機后備保護測控裝置

上式中, Ip 為電流反時限電流定值,tp 為電流反時限時間定值。

注:負序II段反時限保護使用負序II段保護定值和負序II段延時,負序II段反時限保護和負序II段同時投入時,反時限保護無效。


4.11 零序過流

1.RLP15  零序過流-“告警/跳閘”;

2.零序電流i0 ≧ 零序過流定值(I0dz);

3.滿足以上條件的持續時間≧零序過流延時(TI0zd);

滿足以上條件,若投“跳閘”立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”驅動告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。注:若投“零序電流自產”,則零序電流i0是由軟件通過計算三相不平衡電流所得。


4.12 母線絕緣監測

1.RLP16  母線絕緣監測-“告警/跳閘”;

2.零序電壓u0 ≧ 母線絕緣監測定值(U0dz);

3.滿足以上條件的持續時間≧母線絕緣監測延時(Tu0zd);

滿足以上條件,若投“跳閘”立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”驅動告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。


4.13 逆功率保護

1.RLP17  逆功率保護-“投”;

2.三相總有功∑p的絕對值≧逆功率保護定值(Pndz);

3.滿足以上條件的持續時間≧逆功率保護延時(Tpndz);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.14 失磁保護

失磁保護用于保護失勵或低勵引起的發電機異常,發電機失磁后,將過渡到異步運行,轉子出現轉差,定子電流增大,電壓下降,有功功率下降,反向無功功率增加(從系統中吸收無功增加),引起系統電壓下降。失磁后,發電機機端測量阻抗發生變化??刹捎檬Т抛杩棺鳛橹髋袚?jù),當發電機失磁后的異步運行階段,機端阻抗的變化見圖4-14。

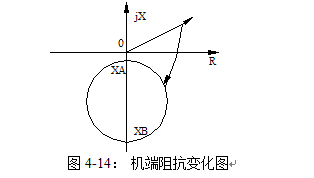

失磁后,機端測量阻抗位于第四象限,并最終落在jX軸上XA到XB的范圍內。當滿足下式時失磁阻抗繼電器動作。

圖4-14: 機端阻抗變化圖

XA與XB為阻抗整定值,見整定說明。

動作條件:

式中Z為機端正序測量阻抗值,計算時,電流取自于機端電流 ia、ib、ic

1.RLP18  失磁保護-“投”;

2.正序阻抗在靜穩態邊界園內或圓周上;

3.三個線電壓均大于 低壓閉鎖失磁定值(Uscul);

4.滿足以上條件的持續時間≧失磁保護延時(Tscdz);

滿足以上條件,保護立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。動作的邏輯框圖如4-15所示:

發電機后備保護測控裝置

為防止PT斷線或機端發生短路時誤動作,加入了低電壓閉鎖判據。當測量電壓中,有一個線電壓小于 低壓閉鎖失磁定值(Uscul) 時,閉鎖失磁保護。


4.15 頻率過高

1.RLP19  頻率過高-“投”;

2.斷路器為合位(R1=1);

3.測量頻率f≧ 頻率過高定值(Fdz1);

4.A相電壓Ua >50V;

5.35HZ≦f<65HZ;

6.滿足以上條件的持續時間≧ 頻率過高延時(Tfzd1);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.16 頻率過低

1.RLP20 頻率過低-“投”;

2.斷路器為合位(R1=1);

3.測量頻率f≦ 頻率過低定值(Fdz2);

4.A相電壓Ua >50V;

5.35HZ≦f<65HZ;

6.滿足以上條件的持續時間≧ 頻率過低延時(Tfzd2);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.17 過電壓

1.RLP21  過電壓-“投”;

2.線電壓Uab、Ubc、Uca中,有一個或者多個采樣值≧ 過電壓定值(Udz1);

3.滿足以上條件的持續時間≧過電壓延時(Tuzd1);

滿足以上條件,保護立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.18 低電壓

1.RLP22 低電壓-“投”;

2.線電壓Uab、Ubc、Uca都≦ 低電壓定值(Udz2);

3.所有線電壓均≧60V;

4.斷路器合位(R1=1);

5.滿足以上條件的持續時間≧低電壓延時(Tuzd2);

滿足以上條件,立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮。


4.19 PT斷線

1.RLP23 PT斷線-“投”;

2.Uab、Ubc、Uca中有一線電壓采樣值 ≧ PT斷線電壓定值(Upt1),另一相線電壓采樣值 < PT斷線電壓定值(Upt1);

3.滿足以上條件的持續時間≧PT斷線延時(Tupt1);

滿足以上條件,立即出口告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。


4.20 PT失壓

1.RLP24  PT失壓-“投”;

2.線電壓Uab、Ubc、Uca都≦ PT失壓定值(Upt2);

3.保護電流ia、ib、ic任何一相 ≧ 0.1A;

4.滿足以上條件的持續時間≧PT失壓延時(Tupt2);

滿足以上條件,立即出口告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。PT失壓返回條件:其中一個線電壓大于等于160V,或者保護電流都小于0.1A。若滿足返回條件,則液晶顯示的告警信息、告警燈、信號出口都可手動復歸。


4.21 系統失電

1.RLP25 系統失電-“告警/跳閘”;

2.所有線電壓都≦60V;

3.保護電流ia、ib、ic都≦0.1A;

4.斷路器合位(R1=1);

5.系統有壓標志 =1(當高壓系統電壓的所有線電壓都大于等于60V后,置位有壓標志=1,監測到分位信號并且所有線電壓都小于60V時,清除該標志);

滿足以上條件,若投“跳閘”立即驅動出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12),以及事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”立即驅動告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。


4.22 控制回路斷線

1.RLP26 控制回路斷線-“投”;

2.同時采集到分位、合位信號,或同時采集不到分位、合位信號;

3.滿足以上條件的持續時間≧控制回路斷線延時(Tkzdx);

滿足以上條件,立即驅動告警信號繼電器12J(C2/C3)(直到手動復歸,繼電器才返回),面板告警燈亮。


裝置端子圖說明

交流回路

控制回路

通訊回路

端子

定義

說明

端子

定義

說明

端子

說明

端子

說明

Z1

Ua*

母線

電壓

F1

Ub*

母線

電壓

P1

工作正電源

T1

485A

Z2

Uc*

F2

Un

P2

工作負電源

T2

485B

Z3



F3



P3

裝置接地

T3

IRIG-B+

Z4



F4



P4

防跳負電源

T4

IRIG-B-

Z5



F5



P5

控制正電源

T5

備用

Z6

ia*

保護

電流

輸入

F6

ia

保護

電流

輸出

P6

合閘回路

T6

備用

Z7

ib*

F7

ib

P7

合閘線圈HQ

T7

裝置失電

(常閉點)

Z8

ic*

F8

ic

P8

跳閘回路

T8

Z9



F9



P9

跳閘線圈TQ


Z10

Ia*

測量

電流

輸入

F10

Ia

測量

電流

輸出

P10

TWJHQ

Z11

Ib*

F11

Ib

繼電器出口

開入量采集

Z12

Ic*

F12

Ic

裝置接線說明

端子

說明

端子

說明

l  以上接線為標準的接線方式;

l  若電壓采用V-V接線,則Ua*Z1、Ub*F2、Uc*Z2即可。

l  若保護裝置使用交流供電,則P1/P5接火線,P2/P4接零線。

l  開入量R1/R2已經定義,R14前其它為一般開入量,沒有特殊定義。

l  若保護不帶防跳回路,則P4不接線。



C1

事故信號端

R1

合位信號

C2

告警信號端

R2

分位信號

C3

信號公共端

R3

備用開入量

C4

遙控跳閘端

R4

備用開入量

C5

遙控合閘端

R5

備用開入量

C6

遙控公共端

R6

備用開入量

C7

保護跳閘

出口1

R7

手動合閘信號

C8

R8

遙控允許信號

C9

保護跳閘

出口2

R9

手動跳閘信號

C10

R10

備用開入量

C11

保護跳閘

出口3

R11

備用開入量

C12

R12

備用開入量

C13

備用出口

R13

備用開入量

C14

R14

備用開入量

C15

備用出口

R15

開入內供正電

C16

R16

開入量公共端

C17

備用出口



C18



文章來自電力微機保護網

相關推薦

光伏并網柜整體說明介紹,組成和價格說明2023.08.07

光伏并網柜是一種用于太陽能光伏電站的電力接口設備。該設備的主要功能是將太陽能光伏發電系統產生的電能并入電網,并將其轉化為適合電網運行的交流電。光伏并網柜還可以對電能進行計量,對電路進行保護,例如防止電流過大、防逆流等,以及進行遠程監控等。 光伏并網柜通常由光伏逆變器、電源保護開關、電流互感

簡述變壓器都有哪些微機電保護?各種微機保護的作用是什么?2020.12.23

變壓器保護、微機保護、變壓器保護作用

分布式光伏發電容量超過變壓器25%必須裝反孤島嗎2020.07.01

分布式光伏發電、反孤島、反孤島保護裝置

出線柜送電操作的七個步驟2020-07

出線柜、饋線柜、出線微機保護裝置、饋線微機保護裝置

電力系統中l(wèi)cu的作用是什么2021-12

LCU控制屏,LCU,機組LCU,公用LCU

變電站綜合自動化系統解決方案2022-01

變電站綜合自動化系統
產品推薦
