RCX-9689 發電機轉子接地保護測控裝置說明書

更新時間:2020.05.04     作者:管理員      瀏覽次數:366

發電機接地保護測控裝置

液晶顯示:

Ue  U1  U2  Rg  Du  aK

說明:

Ue:勵磁電壓;

U1:S1閉合時測量電壓(R1的電壓);

U2:S2閉合時測量電壓(R1的電壓);

Rg:對地電阻值,單位為KΩ;當電阻無窮大時,顯示“——”

Du:U1與U2差值

aK:接地位置系數


主菜單:

01.保護投退

02.保護定值

03.事件記錄

04.輸入輸出

05.采樣數值

06.實時時鐘

07.出廠設置

08.設備信息


1.裝置說明

1.1面板led顯示(從右到左)

1). 運行(綠燈)

2). 電源(綠燈)

3). 故障(紅燈)

4). 備用(紅燈)

5). 備用(綠燈)

6.) 告警(紅燈)

7). 事故(紅燈)


1.2開入

123456789ABCDE

0000000000 0 000

上一排的對應下一排:

“1”~“E”:對應R1~R14  備用


1.3 開出

123456789ABC

000000000000

上一排對應下一排的

“1”:1J(C4/C6) 備用出口;                 “2”:2J(C5/C6) 備用出口;

“3”:3J(C7/C8) 保護跳閘出口1;            “4”:4J(C9/C10) 保護跳閘出口2;

“5”:5J(C11/C12) 保護跳閘出口3;          “6”:6J(C13/C14) 保護跳閘出口4;

“7”:7J(C15/C16) 備用出口;           “8”:8J(C17/C18) 備用出口;

“9”:9J 備用出口;                   “A”:10J 備用出口;

“B”:11J(C1/C3) 事故信號;                “C”:12J(C2/C3)告警信號;

做開出試驗時,密碼是:2000


1.4采樣數值通道

Ue: 勵磁電壓                   U1: S1閉合時取樣電壓

U2:  S2閉合時取樣電壓          Du:  U1與U2差值

備注:由于液晶顯示數值的小數點后面是3位,采樣通道里數據顯示的小數點后面是2位,為能夠顯示出小數點后第三位數,所以采樣通道里的U1是液晶顯示中U1的10倍,實際數據以液晶顯示為準。

進入采樣數值界面后,按向右按鍵進行通道零點校準(不加任何采樣電量)。加上勵磁電壓后,按向左按鍵進行通道校準,進入到校準界面后,按左右鍵調到需要校準的通道,再按上下按鍵調節系數,校準完按確定鍵,輸入密碼1000再按確定鍵就可保存。


1.5 事件記錄

1.保護事件

2.遙信事件

3.自檢事件

4.事件清除

保護事件:可以記錄64條保護動作的事件記錄,按“確定”鍵后即可進入保護事件記錄菜單。

遙信記錄:可以記錄64條遙信事件,記錄了斷路器、隔離開關等變位信息。

自檢事件:可以記錄64條裝置故障信息。


1.6.出廠設置

07:disp1設為0.63     08:disp2設為0.00  —— 出廠前已設好,不要改。

序號

顯示項目

設置值

序號

顯示項目

設置值

1

Ue

0.01

9

-

2.56

2

U1

0.02

10

-

5.12

3

U2

0.04

11

-

10.24

4

Rg

0.08

12

-

20.48

5

Du

0.16

13

-

40.96

6

aK

0.32

14

-

8192

7

-

0.64

15

-

16384

8

-

1.28

16

-

32768

序號

顯示項目

設置值

序號

顯示項目

設置值

1

-

0.01

9

-

2.56

2

-

0.02

10

-

5.12

3

-

0.04

11

-

10.24

4

-

0.08

12

-

20.48

5

-

0.16

13

-

40.96

6

-

0.32

14

-

8192

7

-

0.64

15

-

16384

8

-

1.28

16

-

32768

2.功能菜單


保護序號

代號

護

整定方式

投退說明

01

RLP01

轉子一點接地

告警/跳閘/退

告警:12J;  跳閘:3J~6J,11J

02

RLP02

轉子兩點接地

/退

跳閘:3J~6J,11J, 投此保護需投一點接地保護。

定值序號

代號



整定菜單及范圍

整定說明

00


保護定值套數

1~3

整數,默認為1

01

Rdz1

一點接地定值

1~150

單位:KΩ

02

Tzd1

一點接地延時

0.00~20.00S

根據需要設定

03

adz2

兩點接地定值

0.01~0.99

0.3,一點接地和兩點接地位置的差值

04

Tzd2

兩點接地延時

0.00~20.00S


05

Uqd

啟動電壓定值

10~100V

出廠默認為50V,請根據實際勵磁電壓設定

3. 保護動作原理

3.1  轉子一點接地保護

該保護主要反映轉子回路一點接地故障。

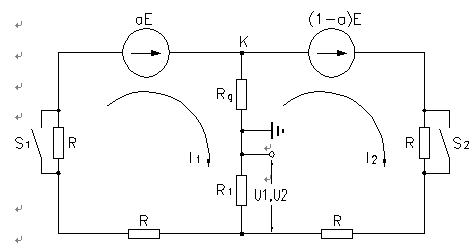

采用乒乓式開關切換原理,通過求解兩個不同的接地回路方程,實時計算轉子接地電阻和接地位置。原理圖見下圖所示。其中:S1、S2為由微機控制的電子開關,Rg為接地電阻,?為接地點位置,E為轉子電壓。4個降壓電阻R,一個測量電阻R1。當S1閉合,S2斷開時(狀態1),在R1上測得電壓為U1,S1斷開,S2接通時(狀態2)在R1上測得電壓為U2。△U=U1-U2。接地電阻和接地位置計算公式如下:

發電機轉子接地保護測控裝置

發電機轉子接地保護測控裝置

計算接地位置并記憶,是為判斷轉子兩點接地作準備的。為防止保護誤動及計算溢出,特設啟動判據:E > 啟動電壓定值,其中E為勵磁電壓。

發電機轉子接地保護測控裝置

當Rg小于或等于接地電阻整定值時,經延時發轉子一點接地信號或作用于跳閘。

在保護裝置的液晶主界面上可實時顯示轉子接地電阻值和接地位置。

技術指標

① 接地電阻高定值整定范圍:1~50k?,整定誤差不超過?5%;

② 接地電阻低定值整定范圍:0.1~20k?,整定誤差不超過?5%;

③ 接地電阻高定值延時整定范圍:1.0~10s,整定誤差不超過?5%;

④ 接地電阻低定值延時整定范圍:1.0~10s,整定誤差不超過?5%。

整定計算

① 接地電阻整定值取決于正常運行時轉子回路的絕緣水平;

② 接地電阻高定值可整定為10k?及以上延時(4~10s)動作于發信號;

③ 接地電阻高定值可整定為10k?以下延時(1~4s)動作于發跳閘。



功能調試說明

功能調試前先對采樣進行校準:

零點校準,和常規保護零點校準相同,進入采樣數值界面后按向右按鍵,注意的是校準時,請不要加信號。


一點接地保護動作判據:

1).RLP01  一點接地-“告警/跳閘”;

2).接地電阻值 ≤ 一點接地定值(Rdz1);

3).勵磁電壓大于勵磁電壓?jiǎn)?dòng)值Uqd;

4).延時時間 ≧ 一點接地延時 Tzd1;

滿足以上條件,若投“跳閘”保護立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12)、6J(C13/C14),同時驅動事故信號繼電器11J(C1/C3)(直到手動復歸,繼電器才返回),面板事故燈亮;若投“告警”保護即驅動告警信號繼電器C1/C2(直到手動復歸,繼電器才返回),面板告警燈亮。

在事件記錄里的保護事件里可以看到一點接地動作的記錄,記錄里有動作時間、動作名稱,按確定鍵后可以看到接地電阻動作值Rg,此動作值是電阻值,單位為KΩ。


一點接地返回條件:

1)勵磁電壓<電壓?jiǎn)?dòng)值;

2)一點接地故障消除。

滿足以上任一條件即可返回。


一點接地試驗過程:

1).加入一個大于啟動電壓的勵磁電壓

2).在接線端子F1與F2處接入一個電阻,則對應液晶的顯示電阻即為接入的電阻值,此時的接地位置系數aK應為1.00左右,表示接地位置在最靠近Ue的負端。

3).在接線端子Z1與F2處接入一個電阻,則對應液晶的顯示電阻即為接入的電阻值,此時的接地位置系數aK應為0.00左右,表示接地位置在最靠近Ue+端。

4).當接入的電阻低于設置值時,一點接地動作。程序會記錄下該接地位置,為兩點接地作準備。


3.2轉子兩點接地保護

該功能是在一點接地保護的基礎上實現的。當接地位置的變化量大于某一定值時,則認為發生了兩點接地,保護瞬時跳閘:     adz2為兩點接地定值。


兩點接地動作判據:

1.RLP02  兩點接地-“投”;

2.一點接地動作;

3.勵磁電壓大于啟動電壓;

4.接地位置系數和一點接地動作時的值進行比較,當變化值大于兩點接地定值adz2;

5.延時時間 ≧ 兩點接地延時 Tzd2;

滿足以上條件,保護立即出口C7/C8、C9/C10、C11/C12、C13/C14同時驅動事故信號繼電器C1/3(直到手動復歸,繼電器才返回),面板事故燈亮。

在事件記錄里的保護事件里可以看到兩點接地動作的記錄,記錄里有動作時間、動作名稱,按確定鍵后可以看到動作值,此動作值是接地位置變化值Dak。


兩點接地返回條件:

1)勵磁電壓<電壓?jiǎn)?dòng)值;

2)有一點接地故障消除或者兩點接地故障都消除。

滿足以上任一條件即可返回。


兩點接地試驗過程:

一點接地動作之后,在加入一個電阻到連接F2和Z1 (或者 F2和F1),根據第一點的接地情況,使兩點接地時的接地位置系數aK與第一點接地時的接地位置記錄值相比,變化值大于設置值時,兩點接地動作。

特別說明:除了開出試驗密碼是2000,其它密碼都是1000.


4.裝置功能圖紙

RCX-9689裝置端子圖說明

交流回路

控制回路

通訊回路

端子

定義

說明

端子

定義

說明

端子

說明

端子

說明

Z1

U+

勵磁電壓正極

F1

U-

勵磁電壓負極

P1

工作正電源

T1

485A

Z2



F2

GND

接地端

(大軸)

P2

工作負電源

T2

485B

Z3



F3



P3

裝置接地



Z4



F4



P4




Z5



F5



P5




Z6



F6



P6




Z7



F7



P7




Z8



F8



P8




Z9



F9



P9




Z10


F10


P10




Z11


F11


繼電器出口

開入量采集

Z12



F12



裝置接線說明

端子

說明

端子

說明

1.  以上接線為標準的接線方式;

2.  若保護裝置使用交流供電,則P1接火線,P2接零線。

3.  U+  U- 為勵磁電壓的正負極,不能反接。





C1

事故信號端

R1

備用開入量

C2

告警信號端

R2

備用開入量

C3

信號公共端

R3

備用開入量

C4

備用

R4

備用開入量

C5

備用

R5

備用開入量

C6

備用

R6

備用開入量

C7

保護出口

跳機端

R7

備用開入量

C8

R8

備用開入量

C9

保護出口

跳機勵磁

R9

備用開入量

C10

R10

備用開入量

C11

保護出口

跳備用

R11

備用開入量

C12

R12

備用開入量

C13

保護出口

跳備用

R13

備用開入量

C14

R14

備用開入量

C15

備用

R15

開入內供正電

C16

R16

開入量公共端

C17

備用



C18
