在發電機后備保護中，其中一項保護功能是發電機復合電壓閉鎖過流保護，該功能反應的是相間短路故障,其主要用在發電機或相鄰元件的后保護中,相間低電壓和負序電壓組成復合電壓,構成閉鎖元件能夠防止電流升高而電壓變化不大的非故障情況下保護誤動。以下簡單介紹一下該保護功能。

(1)保護內容:反映發電機及下級設備不對稱故障和對稱故障的后備保護(發電機差動保護的近后備)

(2)原理:低電壓?jiǎn)?dòng)反映對稱故障,負序過電壓?jiǎn)?dòng)反映不對稱故障,電流整定值較低,廷時較長,滿足后備保護要求。

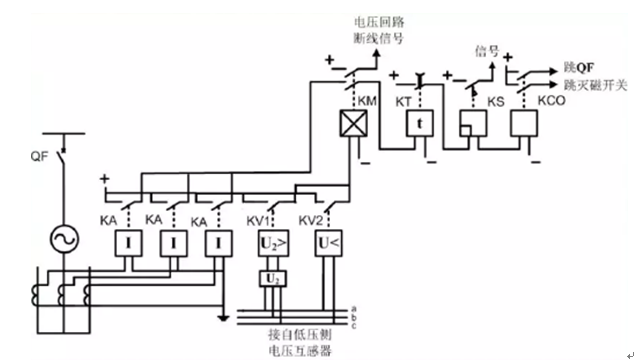

復壓閉鎖過流原理接線圖：

(3)特點:

復合低電壓和負序電壓閉鎖,可靠性高

過電流啟動門檻值低,靈敏度高。

具有防止PT斷線誤動措施

(4)出口方式

延時動作于全停
