1、石家莊一個分布式光伏發電項目,平時正常發電,但是在下雨天時候,并網開關柜跳閘,檢查發現,有漏電情況。
2、浙江某一分布式光伏發電項目,400V并網,在一段時間內,經常出現并網柜跳閘,防孤島保護裝置也沒用任何事件記錄。后查問題是并網開關柜存在問題。
1、電流原因
這種故障最為常見,斷路器選型太小或質量不過關。設計時,首先要計算電路的最大電流,開關的額定電流要超過電路最大電流的1.1倍到1.2倍。
判斷依據:平時不跳閘,只有當天氣很好,光伏系統功率較大時才跳閘。
解決方法:更換額定電流大的斷路器或者質量可靠的斷路器。
小型斷路器有C型和D型兩種,這是脫扣類型,C型與D型的區別在于短路瞬時脫扣電流的不同,過載保護是相同的。C型磁脫扣電流為(5-10)In,就是說當電流10倍額定電流時跳閘,動作時間小于等于0.1秒,適用于保護常規負載。D型磁脫扣電流為(10-20)In,就是說當電流20倍額定電流時跳閘,動作時間小于等于0.1秒,適用于保護具有很高沖擊電流的設備。當開關前后有變壓器之類的電氣設備,斷電后有一個沖擊電流,應該選擇D型斷路器,如果線路沒有變壓器等感性設備,建議選擇C型斷路器。
2、電壓原因
這種故障比較少見,斷路器兩相之間,有一個額定電壓,一般單極為250V,如果超過這個電壓就有可能跳閘。原因可能有兩種:一種是斷路的額定電壓型選錯;二是當光伏系統的功率大于負載用電功率時,逆變器提高電壓往外送電。
判斷依據:用萬用表測量斷路電壓,超過了斷路器的額定電壓。
解決方法:更換額定電壓更高的斷路器,或線徑更大的電纜,降低線路阻抗。
3、溫度原因
這種故障也較常見,斷路器標注的額定電流,是器件在溫度為30度情況下能長期通過的最大電流,溫度每升高10度電流減少5%。而斷路器因?yàn)橛杏|點存在,也是一個發熱源。造成斷路器溫度過高的原因有兩種:一是斷路器和電纜接觸不良,或斷路器本身觸點接觸不好,內阻大,導致斷路器溫度升高;二是斷路器安裝的地方環境封閉散熱不好。
判斷依據:斷路器動作時,用手去摸,感覺溫度偏高,或看到接線端子有溫度偏高,甚至有燒焦的氣味。解決方法:重新接線,或更換斷路器。
4、漏電原因
線路或其它電器故障,其它用電設備漏電,線路漏電,組件或直流線路絕緣層破壞。
判斷依據:組件正負極和交流相線之間,組件正負極、相線和地線之間絕緣電阻低。解決方法:檢測和更換有故障的設備和電線。
當因漏電故障造成的跳閘時,必須查明原因排除故障后,方可重新合閘,嚴禁強行合閘。漏電斷路器發生分?jǐn)嗵l時,手柄處于中間位置,當重新閉合時,需先將操作手柄向下扳動(分?jǐn)辔恢茫?,使操作機構重扣合,再向上進行合閘。

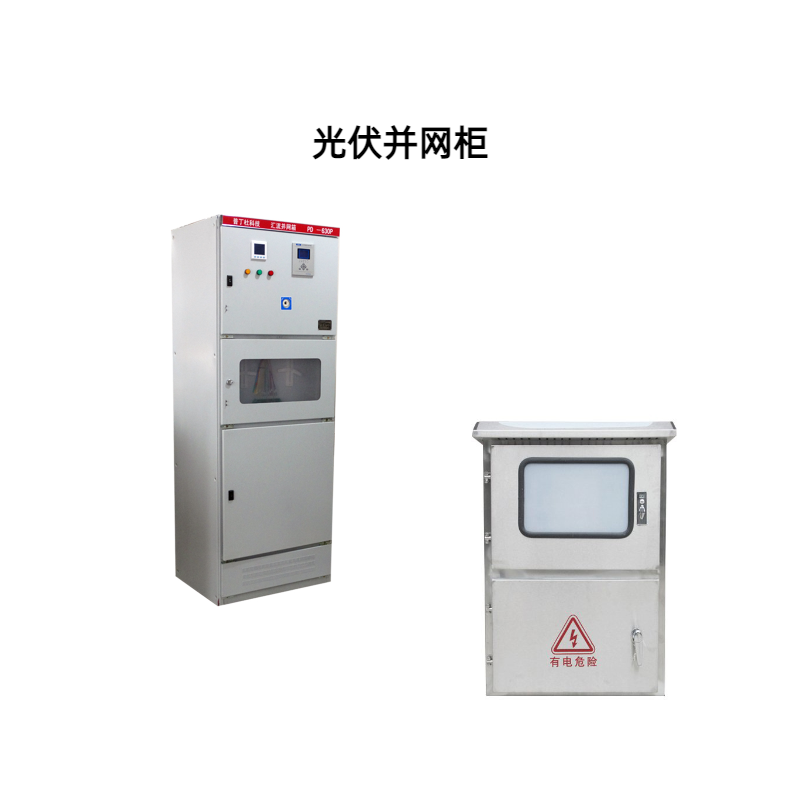

為此,在選擇光伏并網柜時,需要考慮如下幾點:
1、并網柜組成滿足技術要求,其中包括防護等級、組成設備等等。不同的項目,組成是差別比較大的。
2、工藝上需要注意,避免后期運行中,由于制作工藝問題導致并網柜出現問題。
