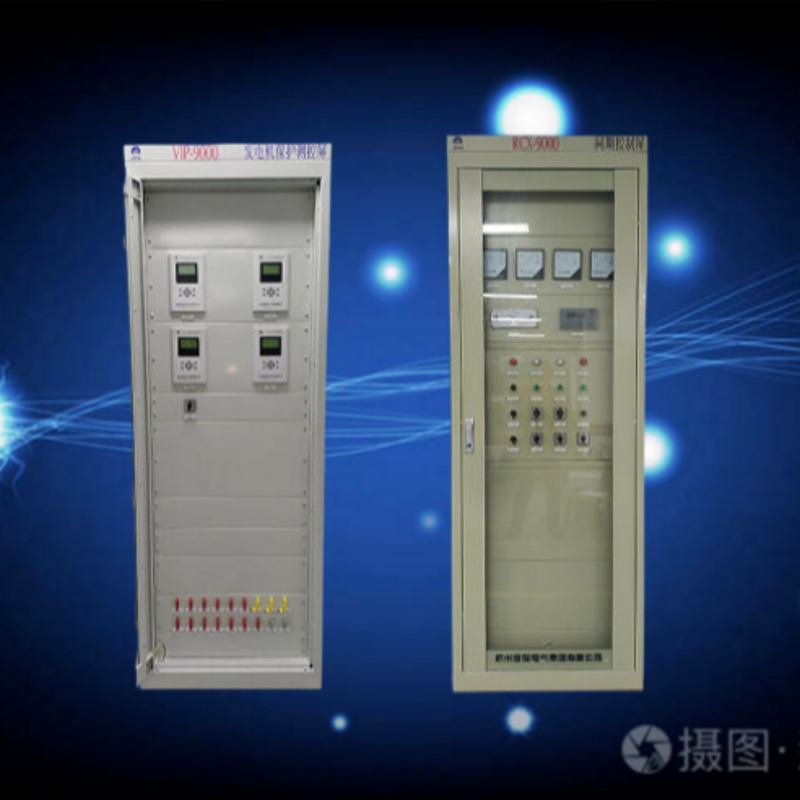

在微機保護產品中,主變變壓器將配有主變保護屏,下面將簡單介紹主變保護屏。
變壓器保護屏的組成:
變壓器保護屏主要由變壓器保護裝置、變壓器差動保護裝置、變壓器后備保護裝置組成。變壓器無電保護裝置。開關元件,2260*800*600屏體及附件
變壓器保護屏功能:
1、變壓器縱差保護:分別對變壓器高壓側、低壓側三相電流進行保護,作為變壓器繞組相間(包括主變高壓側單相接地)故障保護。保護應具有可變比例制動特性,避免外部故障,避免勵磁涌流。內部故障時應無制動瞬間動作,保護動作時間不得超過30毫秒。該保護裝置按避過發電機停機和主變向廠用系統倒送電的方式進行整定,動作后執行解列、停機、跳滅磁開關,啟動消防控制系統。
2、變壓器后備保護:主變壓器高壓側安裝方向過流保護裝置,供系統回廠用電時主變壓器后備保護。跳主變10 kV側斷路器和6.3 kV側廠斷路器保護帶時限動作。
3、低壓側主變壓器接地保護:采用母線零序電壓保護原理,對報警信號進行延時保護。
4、主變壓器過負荷保護:主變高壓側裝有過載保護裝置,具有延時動作的報警信號。柜內應配有斷路器操作箱及其它設備。此外,應設置下列非電量保護,該非電量保護采用獨立的裝置(該電源回路與上述電量保護分開,跳閘出口獨立):
5、主變壓器溫升保護:主變上層油溫一段(95℃)起信號作用,第二段(105℃)起跳閘作用,另一段輸出閉鎖二段輸出;主變繞組溫度僅對信號起作用。
6、勵磁變溫升保護:在較高的溫度下動作,發出信號;過高的溫升,動作于解列。
7、變溫升保護站:在溫度較高的情況下,起信號作用;過高的溫升,動作于解列。
