在電氣安裝過程中,一定會涉及到接地問題。如果接地不良或者接地不規范,對于電力設備的運行存在著很大的隱患,什么是電氣接地,接地的作用是什么

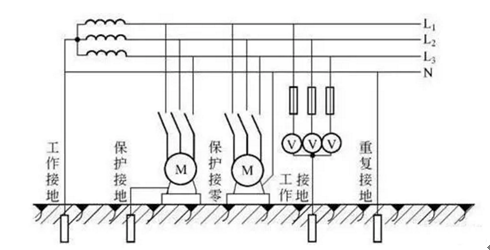

一、什么是接地?
接地為防止觸電或保護設備的安全,把電力電訊等設備的金屬底盤或外殼接上地線;利用大地作電流回路接地線。在電力系統中,將設備和用電裝置的中性點、外殼或支架與接地裝置用導體作良好的電氣連接叫做接地。
二、接地的作用
我們往往只知道接地可防止人身遭受電擊,其實接地除了這一作用外,還可以防止設備和線路遭受損壞、預防火災、防止雷擊、防止靜電損害和保證電力系統的正常運行。
1、防止電擊
人體阻抗和所處環境的狀況有極大的關系,環境越潮濕,人體的阻抗越低,也越容易遭受電擊。例如,自裝過交流收音機的人幾乎都受到過電擊,但幾乎都能擺脫電源,因?yàn)榇藭r(shí)人所處的環境干燥,皮膚也較干燥。接地是防止電擊的一種有效的方法。電氣設備通過接地裝置接地后,使電氣設備的電位接近地電位。由于接地電阻的存在,電氣設備對地電位總是存在的,電氣設備的接地電阻越大,發生故障時,電氣設備的對地電位也越大,人觸及時的危險性也越大。但是,如果不設置接地裝置,故障設備外殼的電壓就和相線對地電壓相同,比起接地電壓還是高出很多的,因此危險性也相應增加。
2、保證電力系統正常運行
電力系統的接地,又稱工作接地,一般在變電站或變電所對中性點進行接地。工作接地的接地電阻要求很小,對大型的變電站要求有一個接地網,保證接地電阻小而且可靠。工作接地的目的是使電網的中性點與地之間的電位接近于零。低壓配電系統無法避免相線碰殼或相線斷裂后碰地,如果中性點對地絕緣,就會使其他兩相的對地電壓升高到3倍的相電壓,其結果可能把工作電壓為220的電氣設備燒壞。對中性點接地的系統,即使一相與地短路,另外二相仍可接近相電壓,因此接于其他二相的電氣設備不會損壞。此外可防止系統振蕩,電氣設備和線路只要按相電壓考慮其絕緣水平。
3、防止雷擊和靜電危害
雷電發生時,除了直接雷外,還會生產感應雷,感應雷又分為靜電感應雷和電磁感應雷。所有防雷措施中最主要的方法是接地。
以上為接地的一些內容介紹,接地近年來,我國電力事業迅速發展,對電氣的要求越來越高,電氣設備接地裝置的安全問題也越來越成為人們關注討論的話題。這些年來電氣設備的使用率越來越高,數量急劇增長,接地裝置質量也存在很多不合格的情況,往往導致安全事故頻繁發生,為了避免此類問題再次發生,電力部門對接地系統的要求也越來越嚴格。
