電力系統接地種類都有哪些

更新時間:2020.06.13     作者:管理員      瀏覽次數:167

轉載請備注(http://www.002767.com/

   為了保證電力系統的安全運行,微機保護裝置的使用是必不可少的。除此之外,一些配套的安全設施也要做到位,其中一項重要的環節是接地,對于我們常見的接地種類主要包括重復接地、保護接地、工作接地、防雷接地、屏蔽接地、防靜電接地等。

下面分別介紹一下。

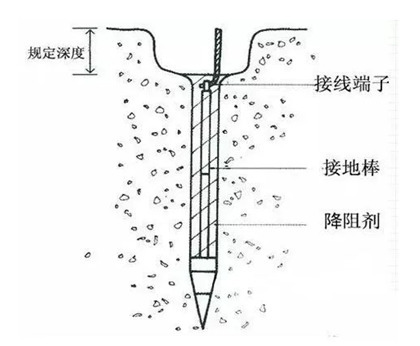

接地裝置

1、重復接地

   重復接地就是在中性點直接接地的系統中,在零干線的一處或多處用金屬導線連接接地裝置。

在低壓三相四線制中性點直接接地線路中,施工單位在安裝時,應將配電線路的零干線和分支線的終端接地,零干線上每隔1千米做一次接地。對于距接地點超過50米的配電線路,接入用戶處的零線仍應重復接地,重復接地電阻應不大于10歐。

2、保護接地

   電氣設備在正常情況下不帶電的金屬外殼及金屬支架與大地作電氣連接,稱為保護接地。保護接地主要應用在中性點不接地的供電系統中。

   倘若不采用保護接地措施,那么人體觸及帶電外殼時,由于輸電線和大地之間存在分布電容而構成回路,使人體有電流通過而發生觸電事故。

   倘若電氣設備采用了保護接地措施,那么人體觸及帶電外殼時,人體與保護接地裝置的電阻并聯。由于接地電阻小于人體電阻,此時可以認為通過人體的電流很小,電流幾乎不通過人體,避免了觸電事故。

3、工作接地

   接地網示意圖地是為了使系統以及與之相連的儀表均能可靠運行并保證測量和控制精度而設的接地。它分為機器邏輯地、信號回路接地、屏蔽接地,在石化和其它防爆系統中還有本安接地。

接地裝置

4、防雷接地

   防雷接地是組成防雷措施的一部分,其作用是把雷電流引入大地。

建筑物和電氣設備的防雷主要是用避雷器(包括避雷針、避雷帶、避雷網和消雷裝置等)。

避雷器的一端與被保護設備相接,另一端連接地裝置。當發生直擊雷時,避雷器將雷電引向自身,雷電流經過其引下線和接地裝置進入大地。

5、屏蔽接地

   是消除電磁場對人體危害的有效措施,也是防止電磁干擾的有效措施。高頻技術在電熱、醫療、無線電廣播、通信、電視臺和導航、雷達等方面得到了廣泛應用。對產生磁場的設備外殼設屏蔽裝置,并將屏蔽體接地,不僅可以降低屏蔽體以外的電磁場強度,達到減輕或消除電磁場對人體危害的目的,也可以保護屏蔽接地體內的設備免受外界電磁場的干擾影響。

6、防靜電接地

   為防止靜電危害影響并將其泄放,是靜電防護最重要的一環。

文章來自電力微機保護網
