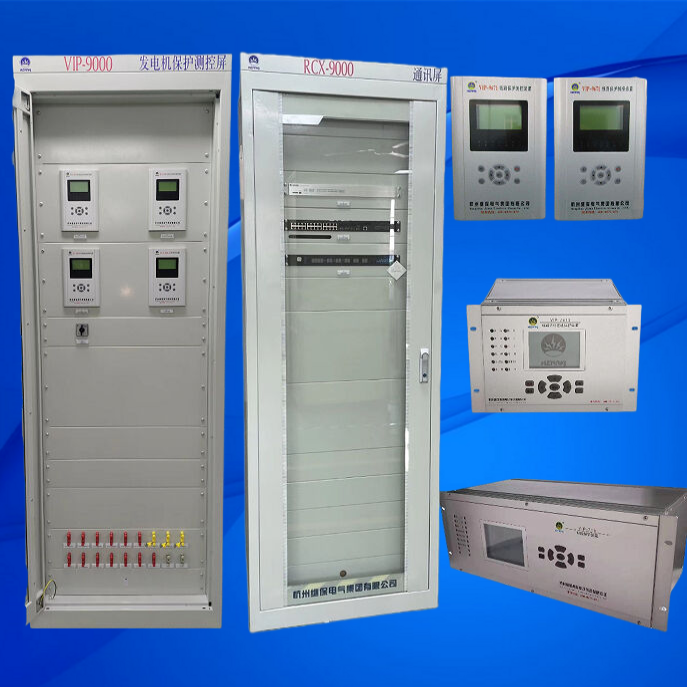

變壓器保護屏通常由多個保護裝置組成,這些裝置各自具有特定的功能和作用,以確保變壓器的安全運行。以下是變壓器保護屏中常見的一些裝置及其功能的介紹:
-
變壓器差動保護裝置:
- 功能:主要保護變壓器的內部,是變壓器的主保護。它通過比較變壓器兩側電流的差值來檢測變壓器內部的故障。當差值超過設定值時,差動保護將動作,切斷故障電流,防止故障擴大,從而保護變壓器免受損壞。
- 常見的功能包括:變壓器比率差動保護、差動速斷保護等。
-
變壓器后備保護裝置:
- 功能:主要保護變壓器的高壓側和低壓側以外的區域,包括變壓器高后備保護和變壓器低后備保護。常見的保護功能有過電流保護、零序電流保護、高電壓、低電壓保護等。當這些外部區域發生故障時,后備保護裝置將動作,切斷故障電流或跳開主變雙側開關,以防止故障對變壓器造成損害。
-
變壓器非電量保護裝置:
- 功能:主要在變壓器內部出現瓦斯、溫度異常等非電量故障時動作。常見的保護功能包括高溫報警、超溫跳閘、輕瓦斯報警、重瓦斯跳閘等。這些裝置通過監測變壓器內部的非電量參數,及時發現并處理異常情況,以保護變壓器的安全運行。
-
變壓器測控裝置:
- 功能:根據項目要求來選定,并不是必須要加裝的。它的作用是對變壓器模擬量進行測量、開關進行控制,以實現對變壓器運行狀態的監測和控制。測控裝置可以實時監測變壓器的電壓、電流、溫度等參數,并將數據傳輸?shù)奖O(jiān)控系統中,以便及時發現并處理異常情況。
除了以上幾種保護裝置外,變壓器保護屏還可能包括其他設備,如電壓互感器、電流互感器、零序電流互感器、零序電壓互感器等,這些設備用于采集變壓器的電壓、電流等信號,為保護裝置提供必要的輸入信息。
總的來說,變壓器保護屏的組成和功能都是為了確保變壓器的安全運行,及時發現并處理異常情況,防止故障擴大和引發事故。
