變壓器的差動保護裝置功能及工作原理詳細介紹

更新時間:2024.05.22     作者:管理員      瀏覽次數:139

當然可以。變壓器的差動保護裝置是變壓器主保護的一種重要手段,它基于基爾霍夫電流定律,即流入節點的電流之和等于流出節點的電流之和。當變壓器正常運行或發生區外故障時,流入變壓器的電流和流出變壓器的電流(折算至同一側)相等,差動繼電器不動作;而當變壓器內部故障時,兩側(或三側)向故障點提供短路電流,差動保護感受到的二次電流和的正值大于整定值,經相應延時后動作于跳閘。

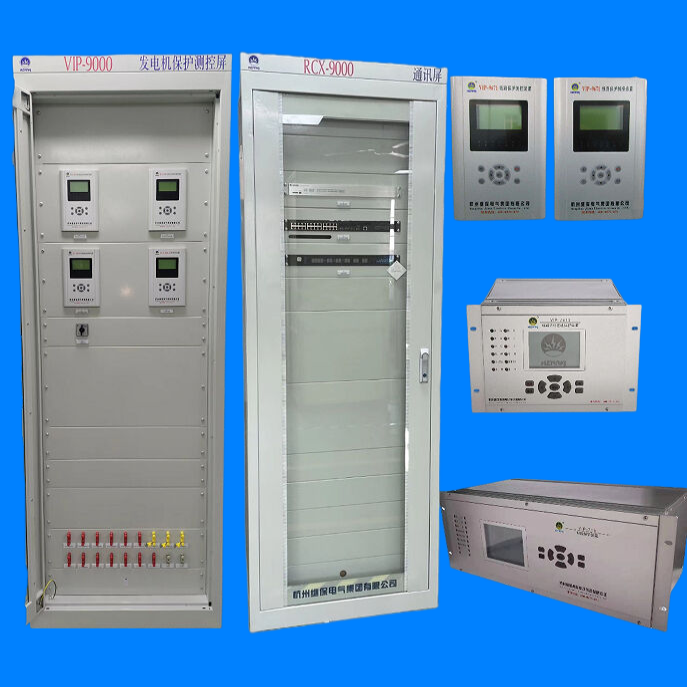

以下是變壓器差動保護裝置的詳細介紹:

  1. 組成:
    • 高集成、總線不出芯片的單片機:作為裝置的核心處理器,負責數據處理和邏輯判斷。
    • 高精度電流電壓互感器:用于采集變壓器兩側的電流和電壓信號,并將其轉化為裝置可處理的電信號。
    • 高絕緣強度出口中間繼電器:當差動保護裝置檢測到故障并發出跳閘命令時,通過該繼電器實現跳閘操作。
    • 高可靠開關電源模塊:為整個裝置提供穩定可靠的電源。
  2. 功能:
    • 差動速斷保護:當變壓器內部發生嚴重故障時,迅速切斷故障電流,防止故障擴大。
    • 復式比率差動保護:根據變壓器兩側電流的比值和相位差來判斷是否發生故障,具有更高的靈敏度和選擇性。
    • 支持多側差流輸入:可以適應不同繞組數的變壓器,如雙繞組、三繞組等。
    • 配備標準通訊接口:如RS485和工業CAN通訊口,方便與其他設備或系統進行數據交換和遠程控制。
  3. 優點:
    • 保護功能相對獨立,可以根據實際運行需要配置相應的保護定值、時限和閉鎖條件。
    • 不依賴于通信網絡,滿足電力系統對保護的可靠性要求。
    • 集保護、測量、監視、控制、人機接口、通信等多種功能于一體,節省了大量的安裝空間和控制電纜。
    • 采用先進的數字信號處理器(DSP),具有高速運算能力和實時信號處理等優良特性。
  4. 工作原理:
    變壓器的差動保護裝置通過在變壓器兩側裝設電流互感器,并將其二次側按循環電流法接線。當變壓器內部發生故障時,由于兩側電流互感器感受到的電流不再平衡,差動保護裝置將檢測到這個差值并發出跳閘命令,從而切斷故障電流。

總之,變壓器的差動保護裝置是確保變壓器安全運行的重要設備之一,它通過實時監測變壓器兩側的電流和電壓信號,及時發現并處理異常情況,防止故障擴大和引發事故。
