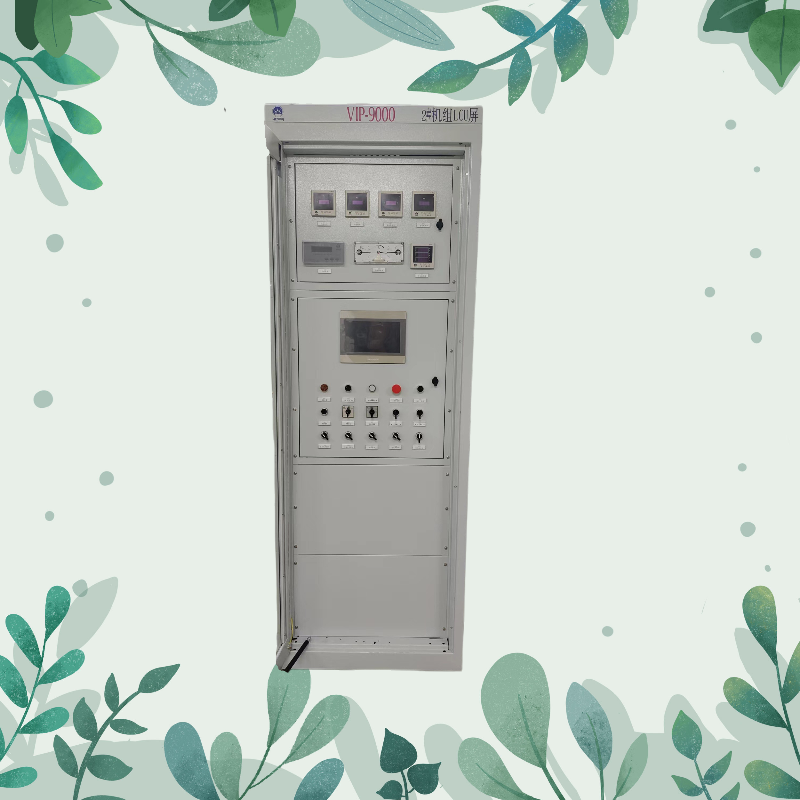

同期屏主要功用
1、主動合閘功用。在發電機作業方法下,對待并發電機以選定的方法主動調頻、調壓,猜測合閘相角達到設定值后以選定的導前時刻tdq發出合閘脈沖(指令)完結并列操作。相位差指示燈直觀指示發電機與電網的相位聯系,若同期成功,指示燈會一直停留在同期點上,很快(軟件)會閉鎖轉為待命狀況,同期反饋開關信號作為硬件閉鎖可以避免已合閘的通道由于誤操作再次調理和合閘。若不成功指示燈不會停留在同期點上,很快(約2秒)投入調頻功用(暫不投入調壓),再12秒后主動投入下一次同期操控。假如期間修正參數則不答應同期操控,參數修正至少2秒后才答應操控。閉鎖期間設備處于待機狀況,直到接到重新啟動指令或通道切換指令才重新投入運轉。2、合閘人工認可功用。當發電機與電網的頻差、壓差、相位差都相近或相等的時候,用戶可以按面板的“承認”鍵或其它“認可”操作進行合閘。
3、無壓合閘功用。在證實外電網確實無電的情況下可以用“承認”鍵發出合閘指令,假如電網有電剛操作無效,有必要經由同期操控才能發出合閘指令。
4、主動調頻功用。同期合閘前,調頻(速)電路在任何情況下(除發電機本身掉線外)都可以作業,跟蹤電網頻率,電網掉線時確定50Hz;
5、主動調壓功用。同期合閘前,調壓電路在發電機頻率GF<42hz時不動作,在45hz~55hz時正常調理,電網掉線時確定額外電壓。<>
6、線路變壓器的并列。
7、同期合閘成功后本設備變成智能過流、過壓保護器。當發電機電壓接連大于過壓設定值時發出過壓毛病跳閘指令,跳閘期間若電網電壓正常,本設備會主動跟蹤電網電壓,否則確定50HZ和額外電壓,3分鐘后主動免除重新答應同期操控。另外當發電機電流超過過流設定值到設定時刻時發出過流毛病跳閘指令,過流檢測有反時限操控和溫升猜測才能,跳閘期間本設備會主動跟蹤電網電壓或確定50HZ和額外電壓,5分鐘后免除重新答應同期操控。
