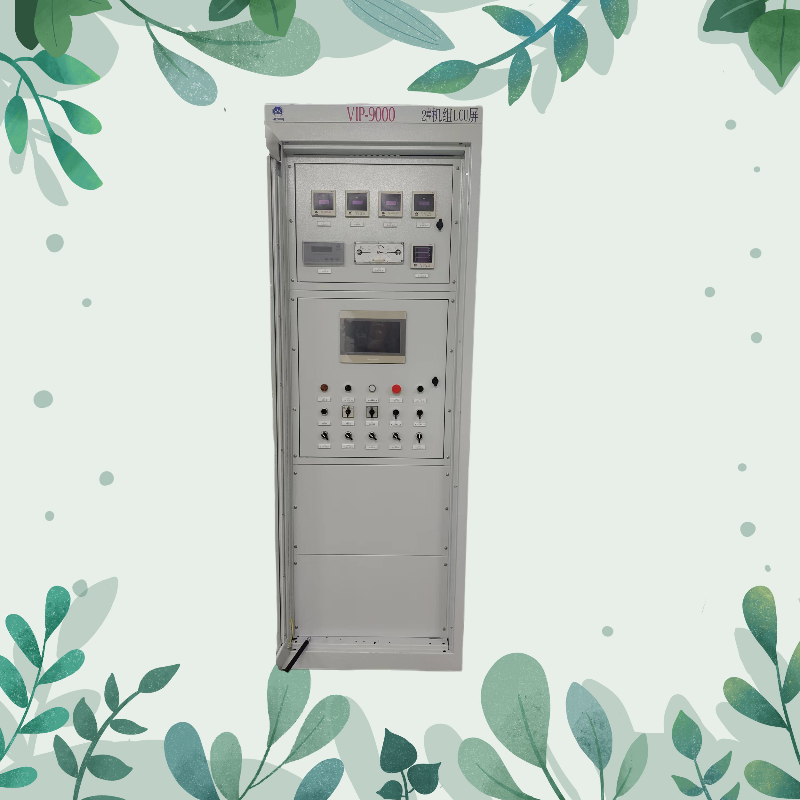

微機智能準同期控制器對被同期對象的電壓、頻率、相位、加速度、滑差速率的測量由軟、硬件結合完成,有很高的測量精度和準確性。在發電機工作方式中可以對電壓、頻率采用模糊控制進行變參數調節。調壓方式有兩種,一種是脈寬調節適合于伺服電機控制的模擬電位器調節,另一種是計(次)數調節適合于數字控制。調頻(速)控制采用模糊控制理論有很寬的參數選擇范圍,既可適用于伺服閥控制的液壓調速機和直流伺服電機控制的調速機,也可適用于普通交流電機控制的調速機。它以PIC單片機為核心,具有高集成度、高可靠性、硬件簡單、性能完善等特點。
裝置技術條件
1.電源:AC:110V~280V/50Hz,DC:110V~250V
2.輸入信號:
發電機標準電壓:0V~100V+30V(或0V~400V+120V)
電網標準電壓: 0V~100V+30V(或0V~400V+120V)
注意,標準電壓分別取自被同期對象兩側電壓互感器的同名相。采用標準電壓互感器時選100V,直接采用380V線電壓時選400V。另外參數0必須作相應修改。
3.輸出信號:
增速(功角符合)、減速(同頻)、升壓(偏低)、降壓(偏高)同期合閘及故障六個開關信號,以繼電器方式輸出。
接點容量為交流阻性220V/5A;交流阻性380V/2A;直流110V/0.8A,直流220V/0.2A。當外部負載電源為交流時,建議在負載線圈上并聯一個0.1uf的電容,負載電源為直流時在負載線圈上反并聯一個二極管;負載容量較大時建議用中間繼電器過渡一下。
安裝使用
1.機箱
機箱尺寸:高×寬×深=75×150×260 mm
開孔尺寸:高×寬=75×150 mm
面板高×寬=80×160 mm
調試步驟
微機智能準同期控制保護器有數碼管顯示,可以方便地觀察發電機電壓、頻率,電網電壓、頻率以及它們的電壓差、頻率差、相位差。
若在現場調試,必須將主同期開關斷開。可以接入實際電網、發電機電壓進行調試。
1. 使兩路輸入信號有一定頻差、壓差,觀察增速、減速、升壓、降壓繼電器動作是否正確。
2.調整一路輸入(模擬發電機信號)使頻差、壓差在設定范圍內,觀察同期繼電器是否正確動作,條件許可可以用示波器觀察。由于兩路輸入信號相位差不可能總是為“零”,模擬同期一般不能成功,10秒后是否可以再次合閘。
3. 兩路輸入接同一信號源(次使用一定要做)。當同名端相接時,同期繼電器應能正確合閘,幾秒后應能閉鎖,相差指示燈應一直停留在同期點上。當異名端相接時同期繼電器永遠不能合閘!
