由于電力負載的快速增加,尤其是電力電子轉流設備、電氣化鐵路、電弧爐等沖擊性和非線性負載容量的持續增加,導致了電力系統的電能質量越來越差。這就導致了電力系統中出現了波形畸變、電壓波動與閃變以及三相不對稱等電力質量問題。由此會導致變壓器過熱、網損增加、計量儀表誤差、通訊干擾等問題,不僅會導致供用電設備自身安全性下降,還會對電力系統的安全和經濟運行造成極大的威脅。

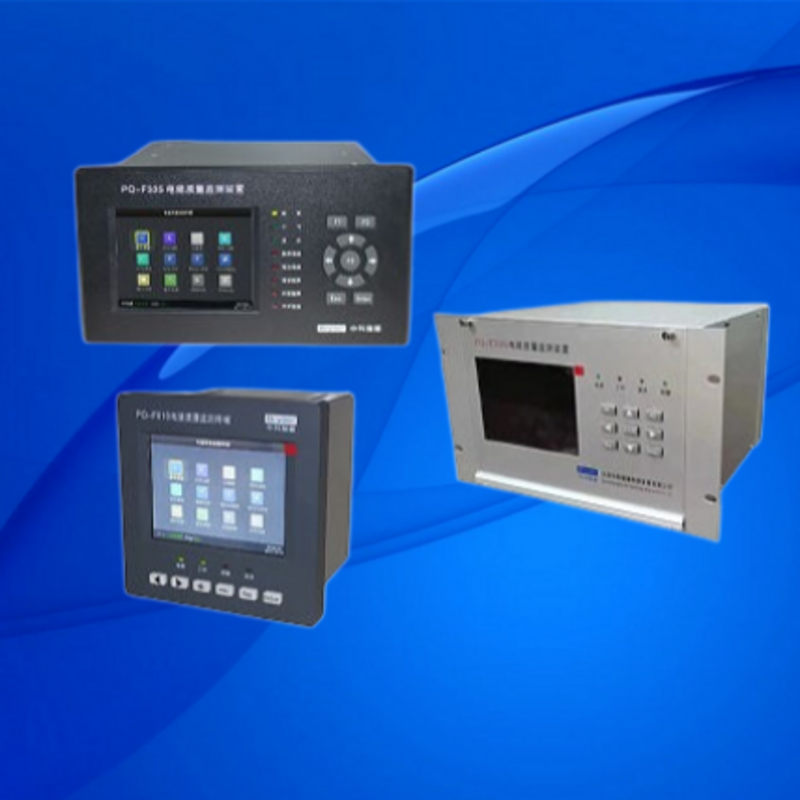

我公司研制的PQ-F310S電能質量監測裝置,ARM加DSP數據采集板模式, DSP具有極強的數據處理能力用來完成數據的采集與傳輸,核心硬件處于國內先進水平。
ARM用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用LINUX嵌入式操作系統作為軟件平臺,全部軟件采用C++ 高級語言編程,保證了系統的高可靠性和高移植性。
DSP數據采集部分采用同步采樣的16位高速A/D轉換器,采集精度高,實測精度達到電能質量監測指標國家標準A級的要求;
大容量的存儲空間,滿足電能質量監測裝置對數據存儲的要求,可保存三個月以上的歷史數據掉電不丟失。
采用了硬件鎖相環技術,頻率自動跟蹤,防止了在電力系統頻率變化時對監測指標的影響,防止了頻率“泄漏”。
強大的通訊接口,裝置配置了工業以太網,通訊速率高達100Mbps,還配置有RS485、USB通訊接口,可選擇多種通訊方式與遠方管理中心交互數據;
核心硬件采用四層印刷電路板(PCB)工藝和SMT工藝,硬件可靠性和電磁兼容能力達到國內先進水平,達到了國標對電能質量監測裝置的EMC的要求。
