防逆流裝置在分布式光伏系統中的應用

更新時間:2020.06.09     作者:管理員      瀏覽次數:244

轉載請備注(http://www.002767.com/

   在光伏發電系統中,根據光伏并網系統是否允許通過配電變壓器向主電網饋電,一般分為可逆流光伏并網發電系統和不可逆流光伏并網發電系統。對于不可逆的光伏發電系統,要求安裝防逆流保護裝置,也稱為逆功率保護裝置。

微機綜保

防逆流保護裝置

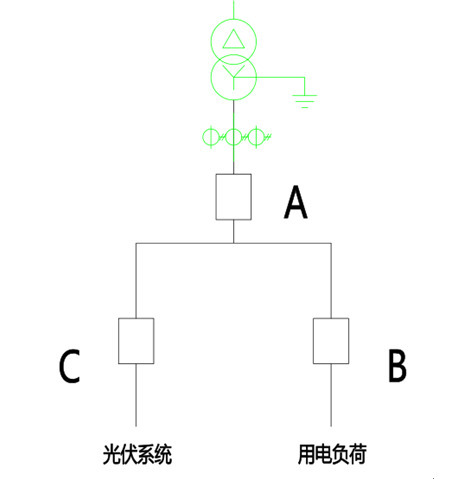

以上圖為例:

1、 如果 C處光伏發電的功率< B處負荷的功率,說明光伏發電無法滿足負載需求的情況下,仍然有部分電流從 400V電網流向負荷,無需防逆流;

2、 如果 C處光伏發電的功率> B處負荷的功率,說明光伏發電已經大于負載需求的情況下,會有部分電流流向 400V電網負荷,此時就需要防逆流裝置。

a.在光伏電源為多個的情況下,可以選擇切除一個或幾個,直至 C處光伏發電的功率≤ B處負荷的功率。

b.在光伏電源僅為 1 個的情況下,可以選擇限功率光伏發電或增大負荷負載,直至 C處光伏發電的功率≤ B處負荷的功率。

3、 若在 B、C兩處增設智能電度表,進行光伏發電量 B與負荷負載 C的信息采集和比較,并通過選擇限功率光伏發電或增大負荷負載進行防逆流功能。

4、 通常做法是在 A處增加 1 只雙向電度表或單向電度表(以 400V電網流向負荷負載為正),如果發現電流為正,則選擇限功率光伏發電或增大負荷負載。

   綜上為逆功率保護裝置的實際應用情況。對于自發自用余電不并網的項目目前還是比較多。由于手續簡單,光伏發電安裝可以供自己內部消耗,無論從經濟上還是其它方面來講,都是比較合適的。

文章來自電力微機保護網
