接觸器在低壓系統中使用非常廣范。一般由成套單位或者設計人員來選定產品。在選擇接觸器時,需要滿足實際使用情況。那么接觸器的技術參數都有哪些,接觸器的選擇方法又有哪些?
接觸器的技術參數
(1)額定電壓:接觸器的額定電壓是指主觸頭的額定電壓。交流有220V、380V和660V,在特殊場合應用的額定電壓高達1140V,直流主要有110V、220V和440V。
(2)額定電流:接觸器的額定電流是指主觸頭的額定工作電流。它是在一定的條件 (額定電壓、使用類別和操作頻率等)下規定的,目前常用的電流等級為10A~800A。
(3)吸引線圈的額定電壓:交流有36V、127V、220V和380V,直流有24V、48V、220V和440V。
(4)機械壽命和電氣壽命:接觸器是頻繁操作電器,應有較高的機械和電氣壽命,該指標是產品質量的重要指標之一。
(5)額定操作頻率:接觸器的額定操作頻率是指每小時允許的操作次數,一般為300次/h、600次/h和1200次/h。

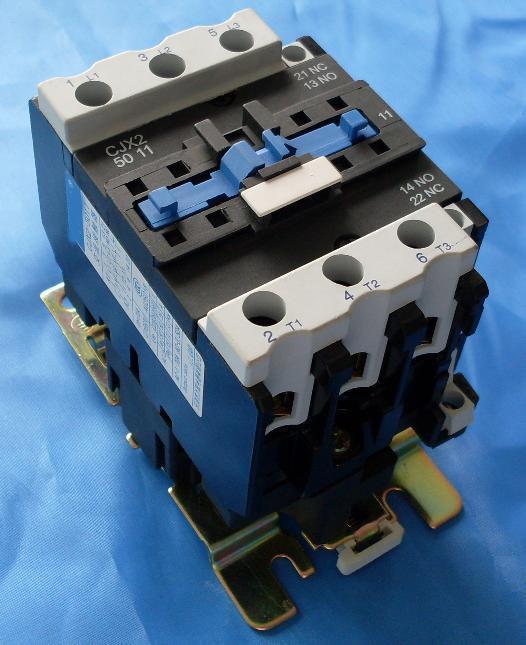

(6)動作值:動作值是指接觸器的吸合電壓和釋放電壓。規定接觸器的吸合電壓大于線圈額定電壓的85%時應可靠吸合,釋放電壓不高于線圈額定電壓的70%。常用的交流接觸器有CJl0、CJl2、CJ10X、CJ20、CJXl、CJX2、3TB和3TD等系列。
接觸器的選擇方法
(1)根據負載性質選擇接觸器的類型。
(2)額定電壓應大于或等于主電路工作電壓。
(3)額定電流應大于或等于被控電路的額定電流。對于電動機負載,還應根據其運行方式適當增大或減小。
(4)吸引線圈的額定電壓與頻率要與所在控制電路的選用電壓和頻率相一致。
以上為接觸器的一些介紹。在很多時候接觸器當做開關來使用。如當下的分布式光伏項目中,一些容量比較小的光伏并網柜,很多都在使用接觸器。接觸器的結構簡單,安裝便利,同時也便于維護管理。
