微機保護裝置的速斷保護的動作時間是多少毫秒

更新時間:2020.12.08     作者:管理員      瀏覽次數:680

轉載請備注(http://www.002767.com/

   微機保護裝置也稱為繼電保護裝置,對于大多數,可以說絕大多數的微機保護裝置都具有三段式電流保護裝置,其中第一段電流保護也稱為無時限電流保護,又稱為電流速斷保護。

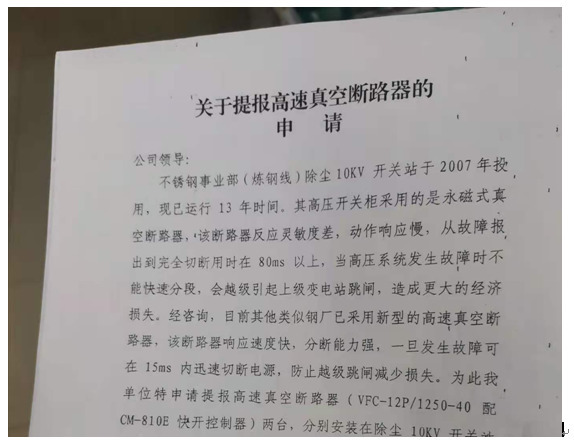

1607330381(1)

   以上為某鋼廠的對于電站開關柜的動作要求。其中對于微機保護裝置,要求保護裝置動作控制在10毫秒之內。這個可以實現嗎?

這種情況應該也是可以實現,但是對于常規的保護裝置,這種情況是不易實現的。對于保護裝置正常動作,需要有幾個階段,1、保護裝置模擬采集故障,一般是都模擬插件部分來決定的。2、處理部分為CPU核心處理器,將故障分析,并及時的給相應的繼電器出口發命令。3、繼電器出口發出動作命令,驅動斷路器動作。每個環節都需要時間,其中采集時間在20毫秒左右。那么整個流程下來,至少是20毫秒的樣子。如果要求裝置的反應時間為10毫秒,那么對于裝置的整體硬件和程序軟件都是非常大 的挑戰。

保護裝置是二次設備,作為保護產品,尤其是繼電保護,要求具有四性,其中有靈敏性、速斷性、穩定性和可靠性。國家電網對于微機保護裝置的動作時間是有一定的要求的,不能一味的追求時間。

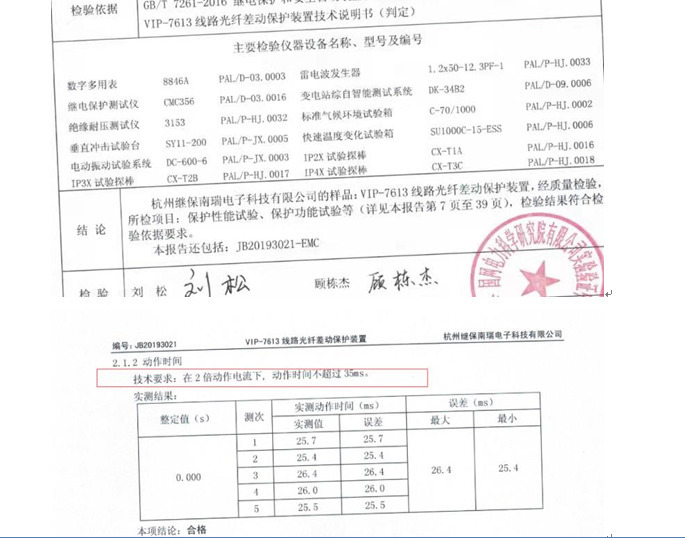

1607330438(1)

   由上圖可見,保護裝置的動作時間,控制在35毫秒,其實就可以滿足國家電網對于微機保護裝置的基本要求。

文章來自電力微機保護網
