對于備自投保護裝置,在微機保護裝置是屬于非常普通的保護裝置,使用的也比較多。很多10KV雙電源進線的電站,都有涉及到備自投保護裝置。備自投,就是備用電源投入的簡稱,當其中一條電源出現故障時,備用電源及時投運,保證電源供電的穩定性。
對于我們常見的備自投保護裝置,一般都是三投二,也就是應用于兩條進線和一個母聯的系統中,有時候現場使用情況沒有母聯,就變成了兩條進線電源互為備用的情況。這些都是屬于常見的,但是有時候現場也會遇到一非標的情況,下面舉例介紹一下。

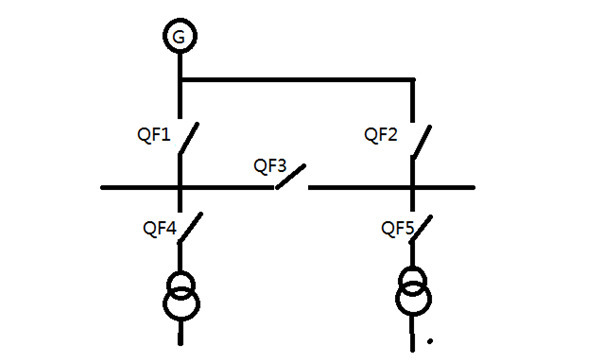

系統正常運行是QF1、QF2、QF3斷開,QF4、QF5兩開關閉合。
1 、 當QF4出現故障或者停電,QF3開關閉合,QF4斷開,實現一條進線同時供兩段母線運行。QF1,QF2開關位置不變,處于斷開狀態。
2、 當QF5出現故障或者停電,QF3開關閉合,QF5斷開,實現一條進線同時供兩段母線運行。QF1,QF2開關位置不變,處于斷開狀態。
3、 當QF4、QF5兩開關由于故障或者停電,同時斷開時,此時QF3由于自身的失壓脫扣而跳閘,即QF3處于分位。QF1和QF2兩開關合閘,實現發電機同時給兩段母線分別供電。
不同的運行方式,要求備自投的使用情況也不盡相同。對于當下,不僅高壓項目中使用備自投裝置,低壓400V供電系統中,對于備自投的使用要求也越來越多了起來,總之,隨著電力技術的發展和電力要求的提高,對于電力設備的要求也越來越多,越來越嚴格。
