對于當下水電站,泵站來講,為了更好了實現自動化,一般現場都會配備有LCU控制系統,該系統是主要由PLC等產品組屏后具有一定功能的控制屏柜。

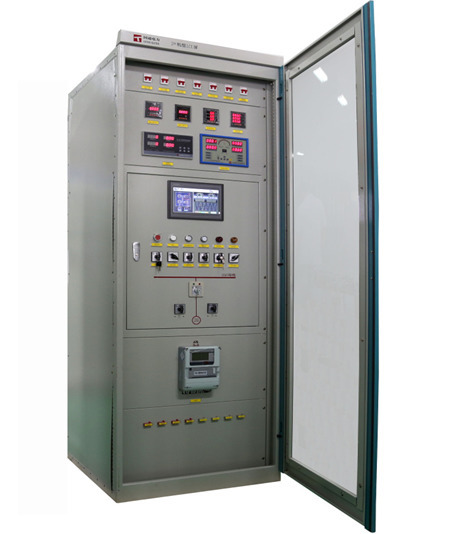

對于我們常見LCU控制屏清單如下:
泵站LCU屏 | 套 | 1 | 杭州繼保南瑞 | ||
1 | CPU模塊 | 6ES7 288-1ST60-0AA0 | 塊 | 1 | 西門子 |
2 | 數字量輸入模塊 | 6ES7 288-2DE08-0AA0 | 塊 | 2 | 西門子 |
3 | 數字量輸入輸出模塊 | 6ES7 288-2DT32-0AA0 | 塊 | 2 | 西門子 |
4 | 模擬量輸入模塊 | 6ES7 288-3AE04-0AA0 | 塊 | 2 | 西門子 |
5 | 通信信號板 | 6ES7 288-5CM01-0AA0 | 塊 | 1 | 西門子 |
6 | 液晶觸摸屏 | TPC7062Ti | 塊 | 1 | 昆侖通態 |
7 | 中間繼電器及底座 | MY2N-J | 套 | 56 | 歐姆龍 |
8 | 按鈕及指示燈 | SK系列 | 套 | 1 | 江蘇雙科 |
11 | 多功能儀表 | VIP-926 | 只 | 1 | 杭州繼保南瑞 |
12 | 功率變送器 | SD-PQB | 只 | 1 | 上海盛善 |
13 | 空氣開關 | FBB82PC3 | 只 | 8 | 法納通 |
14 | 同步檢查繼電器 | DT-1/200 | 只 | 1 | 許繼 |
15 | 開關電源 | NES-100-24 | 只 | 1 | 明緯電源 |
16 | 開關電源 | RS-100-24 | 只 | 1 | 明緯電源 |
17 | 電源插座 | 250VAC/10A | 只 | 1 | 公牛 |
18 | 電源防雷器 | KDM/MD220-20 | 只 | 1 | 凱德曼 |
19 | 通訊防雷器 | KDM/MCH-06 | 只 | 2 | 凱德曼 |
20 | VIP-961(16口) | 臺 | 1 | 杭州繼保南瑞 | |
21 | 屏體及附件 | 2260*800*600 | 面 | 1 | 杭州繼保南瑞 |
以上為杭州繼保南瑞的LCU控制屏的清單配置介紹。不同的項目,不同的技術要求,對于配置清單的配置是不一樣的。LCU必須保證技術要求和使用要求。
