在光伏發電系統中,保護裝置是確保系統安全穩定運行的重要組成部分。常見的保護裝置包括但不限于以下幾種:

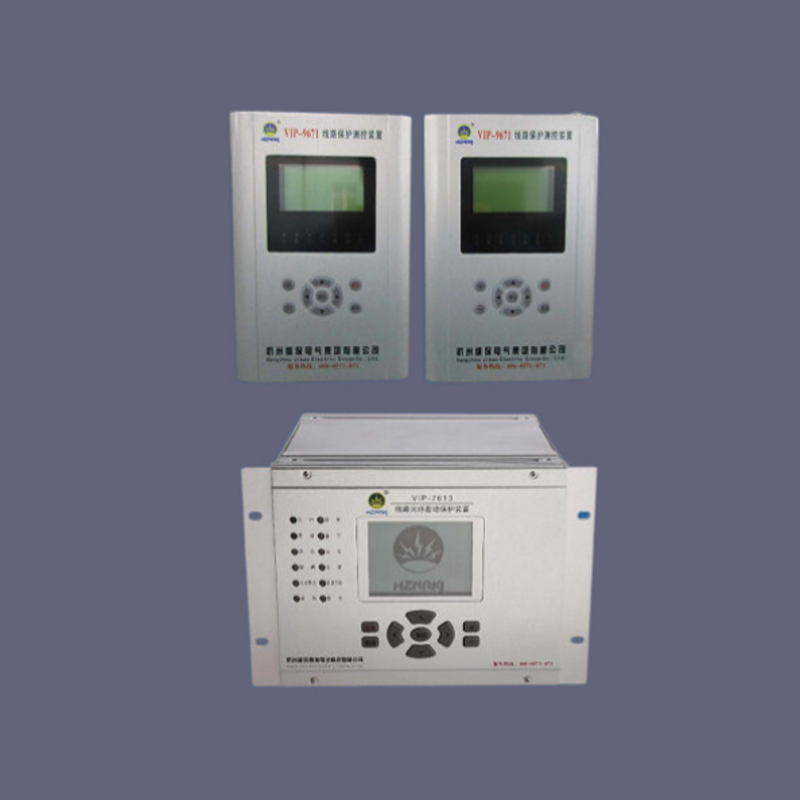

1. 微機保護裝置
- 作用:一般安裝在高壓開關柜上,包括線路保護裝置等,主要作用是當進線開關檢測到故障時,保護裝置會迅速動作跳閘,切斷故障電流,防止故障擴大。
- 類型:可能包括線路保護裝置、變壓器保護裝置、差動保護裝置等,具體配置根據系統需求而定。
2. 故障解列裝置
- 作用:在檢測到系統故障或異常情況時,如電壓異常、頻率異常等,故障解列裝置會及時動作,將光伏發電系統與電網斷開連接,以防止故障對電網造成進一步影響。
3. 防孤島保護裝置
- 作用:防止光伏發電系統在電網故障時形成孤島運行。孤島運行是指當電網失電時,光伏發電系統仍然繼續向部分電網供電,形成一個自給自足的小電網。然而,孤島運行可能會導致電壓和頻率不穩定,對設備和人員構成安全隱患。防孤島保護裝置通過檢測電網狀態,一旦發現孤島現象,會立即切斷光伏發電系統與電網的連接。
4. 逆功率防逆流保護裝置
- 作用:主要用于光伏并網系統中,監測電網的電流和電壓。當檢測到電流流向與正常方向相反時(即逆功率現象),逆功率保護裝置會迅速向斷路器發出指令,斷開并網開關,從而保護電路和設備不受逆功率的影響。
5. 電能質量在線監測裝置
- 作用:監測并網點的電壓和電流質量,包括暫態和穩態數據,以及高次諧波、閃變等。這些數據對于評估光伏發電系統對電網的影響以及優化系統運行具有重要意義。
6. 其他保護裝置
- 還包括:如變壓器保護裝置(如瓦斯保護、電流速斷保護等)、過負荷保護裝置、負序電流保護裝置、零序保護裝置等。這些保護裝置針對不同的故障類型和異常情況,提供全面的保護功能。
綜上所述,光伏發電系統的保護裝置種類繁多,功能各異。在選擇和配置保護裝置時,需要根據系統的具體需求和實際情況進行綜合考慮,以確保系統能夠安全、穩定、高效地運行。
