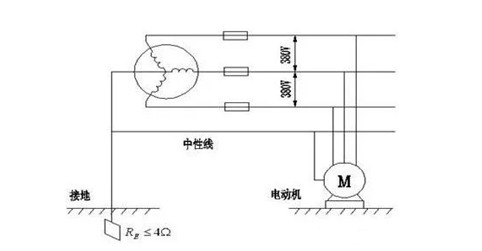

1、工作接地的概念
在電力系統中,考慮當正?;蚬收系那闆r下,都能使電氣設備可靠運行,并有利于人身和設備的安全,一般把系統的中性點直接接地,即為工作接地。由變壓器三個線圈接出的線也叫中性線即零線,該點就叫中性點。
2、工作接地的作用
(1)可以減經一相接地的危險性;
(2)穩定系統的電位,限制電壓不超過某一范目,減經高壓竄入低玉的危險。
案例分析
甘肅某一35KV光伏升壓站,由于當時微機保護裝置停止運行,同時站用變出現接地情況,導致整個35KV開關柜全部燒毀,同時主變變壓器內部也是造成損傷,不能正常使用。事故期起初的現象是1、直流屏充電模塊總是時不時的燒毀。2、站用變轉換過來的電壓380V電壓,三相使用不平衡,明顯A相使用多余其它兩相。最終事故原因有兩點,1、微機保護裝置由于直流屏不能正常供電,出現無保護運行狀態。2、在站用變低壓側有ABCN四根線,但是N線接頭沒有接。
以上為工作接線的介紹。僅供參考。
