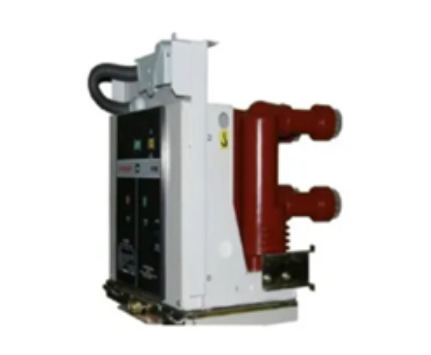

在電力系統中,經常會使用到斷路器。斷路器是一種開關裝置,并且在正常電流、異常電流下,都可以正常關合。對于斷路器的種類很多,大體可以分為高壓斷路器和低壓斷路器,下面是關于低壓斷路器的結構工作原理和使用方法的介紹。
斷路器的結構和工作原理
斷路器主要由3個基本部分組成,即觸頭、滅弧系統和各種脫扣器,包括過電流脫扣器、失壓(欠電壓)脫扣器、熱脫扣器、分勵脫扣器和自由脫扣器。

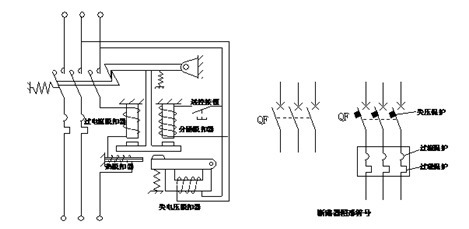

上圖是斷路器工作原理示意圖及圖形符號。斷路器開關是靠操作機構手動或電動合閘的,觸頭閉合后,自由脫扣機構將觸頭鎖在合閘位置上。當電路發生上述故障時,通過各自的脫扣器使自由脫扣機構動作,自動跳閘以實現保護作用。
1)分勵脫扣器則作為遠距離控制分斷電路之用。
2)過電流脫扣器用于線路的短路和過電流保護,當線路的電流大于整定的電流值時,過電流脫扣器所產生的電磁力使掛鉤脫扣,動觸點在彈簧的拉力下迅速斷開,實現短路器的跳閘功能。
3)熱脫扣器用于線路的過負荷保護,工作原理和熱繼電器相同。
4)失壓(欠電壓)脫扣器用于失壓保護
不同斷路器的保護是不同的,使用時應根據需要選用。
