接觸器在低壓配電柜中經常會使用到,在圖紙中通常用KM符號表示。下面簡單的介紹一下接觸器。
1、接觸器的功能
接觸器主要用于控制電動機、電熱設備、電焊機、電容器組等,能頻繁地接通或斷開交直流主電路,實現遠距離自動控制。它具有低電壓釋放保護功能,在電力拖動自動控制線路中被廣泛應用。
2、接觸器有交流接觸器和直流接觸器兩大類型。
下面介紹交流接觸器。
3、交流接觸器的組成部分
(1)電磁機構:電磁機構由線圈、動鐵心(銜鐵)和靜鐵心組成。
(2)觸頭系統:交流接觸器的觸頭系統包括主觸頭和輔助觸頭。主觸頭用于通斷主 電路,有3對或4對常開觸頭;輔助觸頭用于控制電路,起電氣聯鎖或控制作用,通常有兩對常開兩對常閉觸頭。
(3)滅弧裝置:容量在10A以上的接觸器都有滅弧裝置。對于小容量的接觸器,常采用雙斷口橋形觸頭以利于滅??;對于大容量的接觸器,常采用縱縫滅弧罩及柵片滅弧結構。

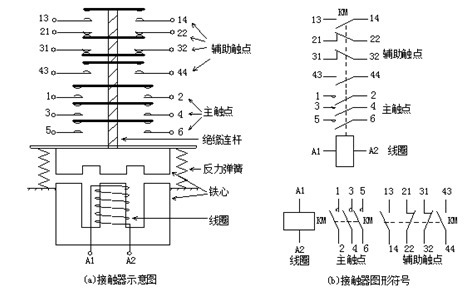

(4)其他部件:包括反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構及外殼等。接觸器上標有端子標號,線圈為A1、A2,主觸頭1、3、5接電源側,2、4、6接負荷側。輔助觸頭用兩位數表示,前一位為輔助觸頭順序號,后一位的3、4表示常開觸頭,1、2表示常閉觸頭。
以上為接觸器的介紹,對于接觸器的控制原理很簡單,當線圈接通額定電壓時,產生電磁力,克服彈簧反力,吸引動鐵心向下運動,動鐵心帶動絕緣連桿和動觸頭向下運動使常開觸頭閉合,常閉觸頭斷開。當線圈失電或電壓低于釋放電壓時,電磁力小于彈簧反力,常開觸頭斷開,常閉觸頭閉合。
