迄今為止,很少有光伏發電項目,安裝防孤島保護的同時,又要安裝防逆流保護裝置。因為當下,防孤島保護裝置主要應用于光伏發電項目,且多為自發自用余電上網項目,或者全額發電并網項目。防逆流保護裝置多用于自發自用,余電不上網項目。前段時間,有一客戶發來一份圖紙,關于防孤島保護裝置和防逆流保護同時使用。下面從幾方面詳細的介紹一下。
一、圖紙分析

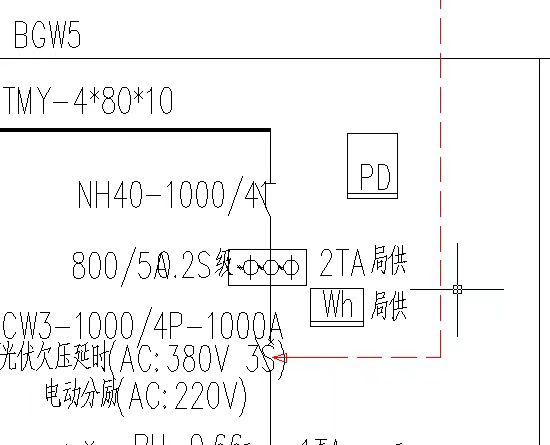

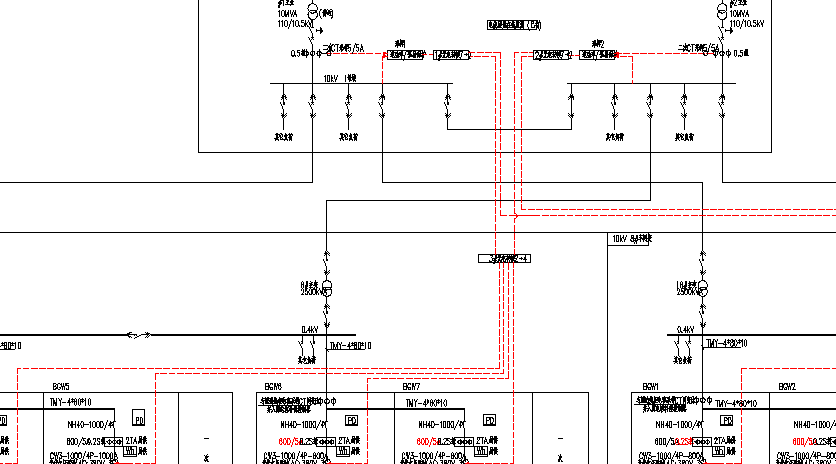

由圖可見,該項目為自發自用余電不上網項目,部分放大后:
從圖紙中,我們可以得到幾點信息:
1、該項目是同時使用防孤島保護功能和防逆流保護功能。

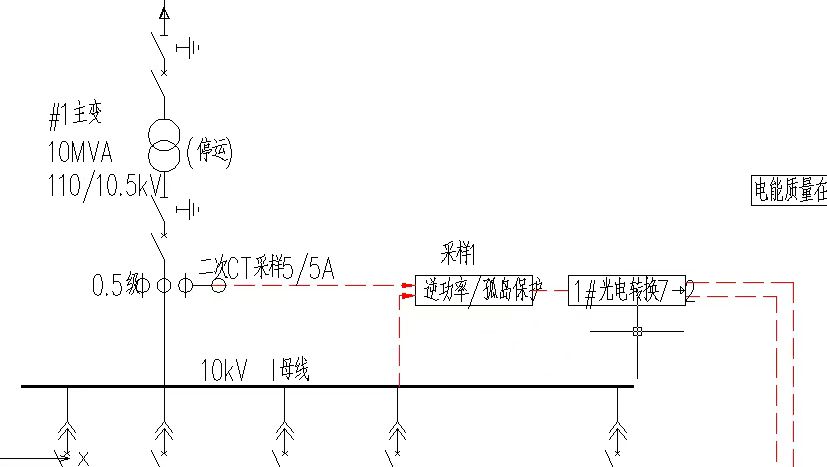

2、采集高壓側的數據,跳低壓并網開關。
3、現場可能距離比較遠,采用光纖方式進行跳閘。
4、該項目一共采集兩點的數據,跳7個并網開關。
二、關于如何實現分析
1、首先當下很多廠家的防孤島保護裝置的功能都有具備防逆流保護功能,在網上可以隨便搜溢價產品,應該都是具備的。該圖中,模擬量的采集,都是由一點采集,即防孤島保護和防逆流保護的才要點為同一點。
2、由于距離比較遠,采用光纖傳輸繼電器輸出量,我也咨詢過一些生產光電轉換器的廠家,該功能應該是可以實現。
3、對該裝置的要求比較高,雖然防孤島保護和防逆流保護都具備了,但是該項目要求控制7臺并網開關柜,如果裝置出口數量不多,也很難實現。如果該項目要求逆功率恢復合閘功能,那么至少需要14個繼電器出口。對于當下很多廠家的產品是滿足不了的。
三、補充說明防孤島保護裝置和防逆流保護裝置的使用方法及功能原理
防孤島保護裝置屬于微機保護的一種,就是檢測光伏并網點的電壓和電流,有故障時候跳閘,并具備自動合閘功能。這個就不多解釋了,原理很簡單。但是對于防逆流保護,就相對的麻煩一些。首先當下市場針對防逆流,有兩種解決方案,一種類似于AGC產品,通過控制逆變器的輸出功率來實現,不過這個產品市場應用不太多。具體原因不詳。還有一種是微機保護產品,原理如下:

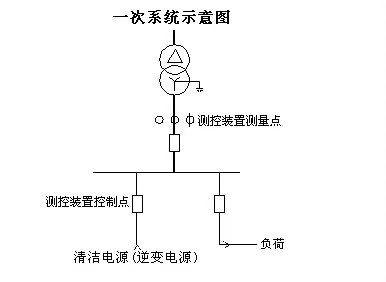

檢測位置和控制點的位置不同。也就是檢測電壓電流判斷功率方向的為雙向電表連接處的,跳閘合閘點為光伏并網柜。
