同期屏的操作步驟都有哪些

更新時間：2023.07.04 作者：管理員瀏覽次數：70

從概念上講準同期就是準確同期。用準同期法進行并列操作，發電機組電壓必須相同，頻率相同以及相位一致，這可通過裝在同期盤上的兩塊電壓表、兩塊頻率表以及同期表和非同期指示燈來監視，并列操作步驟可以總結為如下四個步驟：

1.將其中一臺發電機組的負荷開關合上，將電壓送至母線上，而另一臺機組處在待并狀態。
2.合上同期開關，調節待并發電機組的轉速，使它等于或接近同步轉速（與另一臺機組的頻率相差在半個周波以內），調節待并發電機組的電壓，使其與另一臺發電機組電壓接近，在頻率與電壓均相近時，同期表的旋轉速度是越來越慢的，同期指示燈也時亮?xí)r暗；
3.當待并機組與另一臺機組相位相同時，同期表指針指示向上方正中間位置，同期燈最暗，當待并機組與另一臺機組相位差最大時，同期表指向下方正中位置，此時同期燈最亮，當同期表指針按順時針?lè)较蛐D(zhuǎn)時，這說明待并發電機的頻率比另一臺機組的頻率高，應降低待并發電機組的轉速，反之當同期表指針按逆時針?lè)较蛐D(zhuǎn)時，應增加待并發電機組的轉速。
4.當同期表指針順時針?lè)较蚓徛D(zhuǎn)，指針接近同期點時，立即將待并機組的斷路器合閘，使兩臺發電機組并列。并列后切除同期表開關和相關的同期開關。

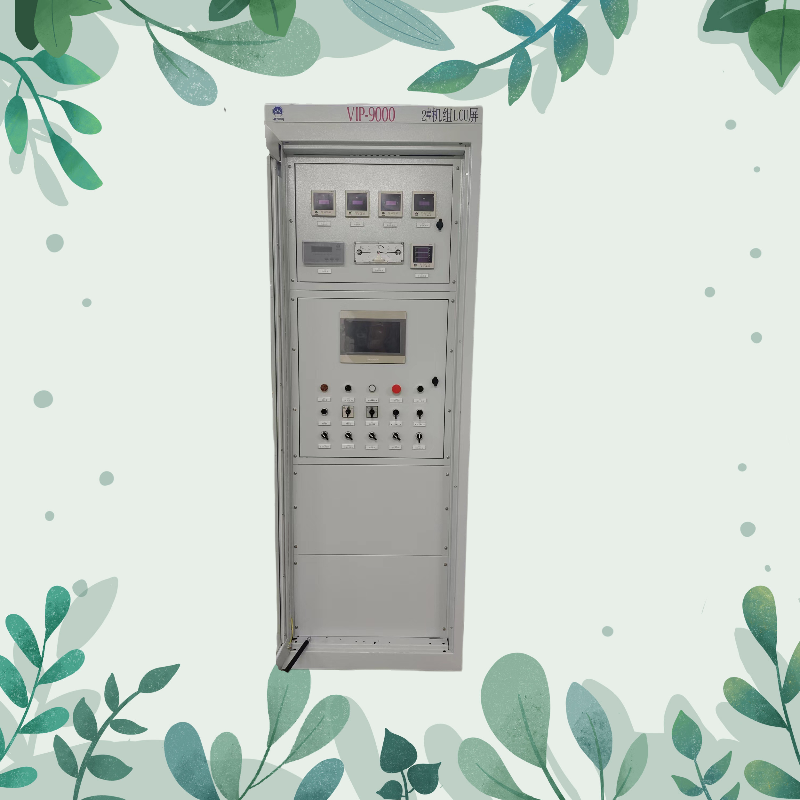

以上為手動同期操作步驟，對于當下，很多時候使用的同期屏，都配有手動同期和自動同期兩套同期設備。自動同期裝置外接調壓調頻出口，可以實現自動準同期。如有需求，請聯系
