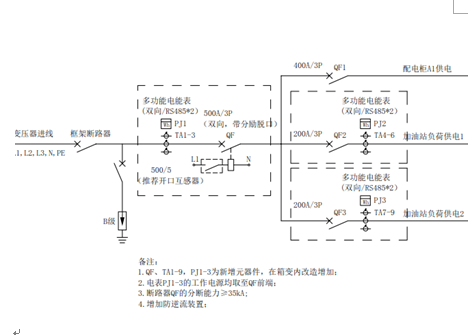

充電樁其功能類似于加油站里面的加油機,可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接,輸出端都裝有充電插頭用于為電動汽車充電。在給充電樁充電時,要求電網向充電樁方向輸電,禁止充電樁向電網反送電。因此在實際安裝過程中,經常會用到防逆流保護裝置,也成為逆功率保護裝置。

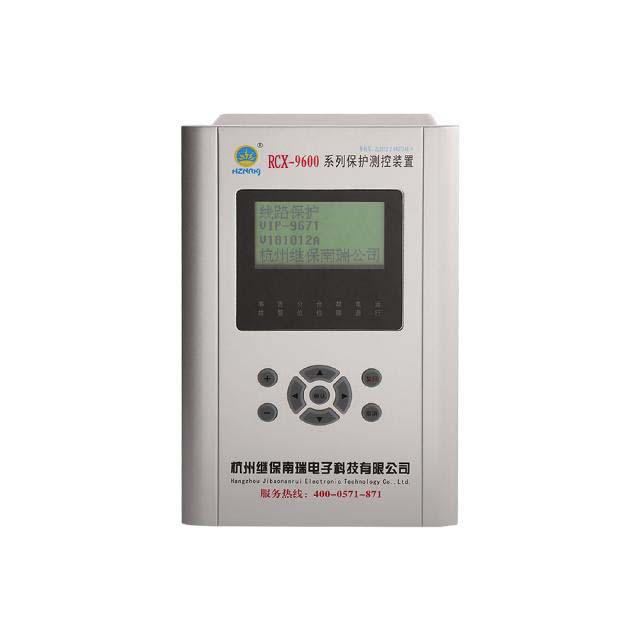

逆功率保護裝置是微機保護裝置的一種,主要功能是當檢測到逆功率時,裝置動作跳閘。動作邏輯如下:
1.“逆功率”—投;
2. 二次逆功率值的絕對值≥“逆功率定值”;
3. 三相電流(Ia、Ib、Ic)中有一相電流≥0.1A;或者采到合位信號(C4=1);
4. 延時時間≥“逆功率延時”;
二次逆功率:
