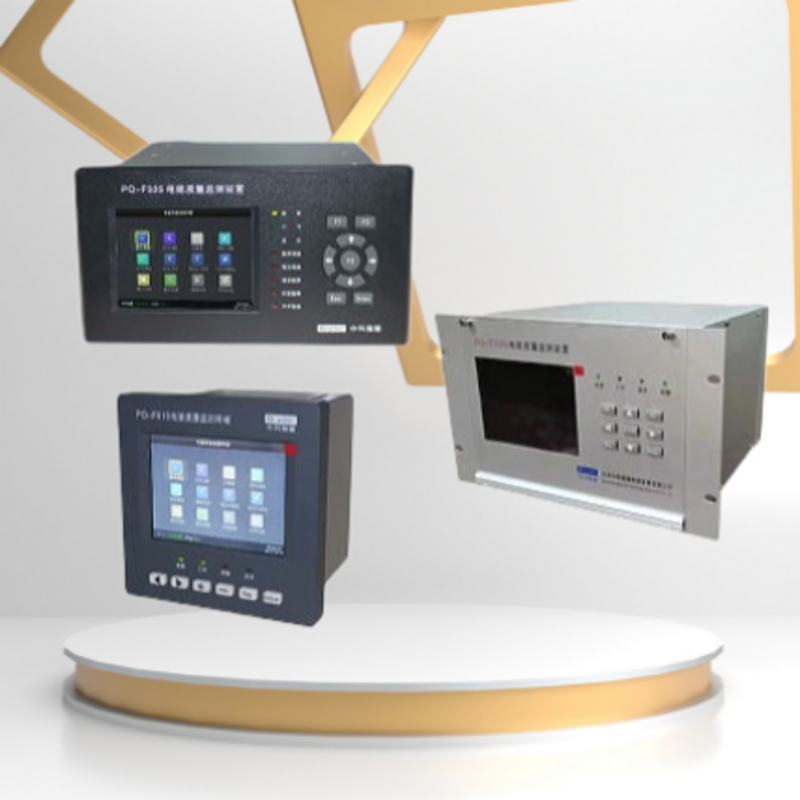

供電系統變電站、用戶站、及鐵路牽引站,都會安裝電能質量在線監測裝置,用于對供電線路電能質量是否符合國家標準及對用戶進行電能質量考核的專業在線監測設備,并在參數超標的時候,輸出報警信號。除了對傳統的電能質量穩態指標進行監測之外,還對電能質量的瞬態擾動,主要是電壓的驟升、驟降,進行監測并記錄,因此,它的實用性很強。
1、基本的電力網絡頻率測定;電壓,電流,總有功,無功,功率系數。
2、目前的監控指數
(1)三相基波電壓,電流有效值,基波功率,功率因數,相位等;
(2)一個電壓偏差(voltage shift);
(3)頻度偏差(frequency distortion);
(4)三相電壓失衡,三相電流失衡,負序電壓和電流;
(5)諧波(2-63次),包含電壓和電流的總諧波失真率,各個諧波包含率,振幅和相位;每一次諧波的有功功率和無功功率等;
3、先進的監測指數
(1)中和諧波(mental converter);
(2)電壓的起伏和閃爍;
(3)電壓陡升,陡降,短時間中斷;
4、顯示功能:在本設備的控制面板上,配有一塊大屏幕液晶顯示屏,可以將主要的電力質量監控指標的實時數據以圖表形式顯示出來。
5、設定功能:可以設定設備的硬式時鐘,設定、修改、查看監控參數,并具有口令保護功能。
6、記錄與存儲功能:可以對基礎監控指數和高等監控指數進行實時存儲,可以設定一個統計周期,3 Min (最大、最小、平均、95%概率大值之一)在該設備中的最大存儲周期超過1年,隨后按照“先進先出”的原則進行更新。
7、統計功能:本設備具備實時統計各主要監控指數的功能,可以統計某一時期所監控指數的最高值,最低值,平均值,95%概率大等。
8、通信功能:本設備具有多個通信界面,可以進行實時傳送,也可以在一定時間內對監控?cái)?shù)據進行采集和保存,它可以與遠處的電力質量控制中心進行通信,也可以與遠處的RS232C/RS485通信。
9、暫態事件觸發記錄功能:可以按用戶的需求設置事件觸發極限,將事件觸發前后的實時數據進行記錄和存儲,同時還會有一份事件日志,方便用戶查看。
