電力系統、低壓系統或工礦企業的低壓配電系統是一種集中式的電能質量監控設備。集中式的解決方案能夠大幅度地減少系統的運行費用,并且性能價格比較高。本實用新型的電力質量在線監測儀可以直接安裝于開關柜的底部。為此,本文提出了一種分布式的方案。在此基礎上,結合實際的使用情況,對配電網進行了小型化和小型化的設計。
電力質量在線監測儀在運行過程中,應注意到與控制中心通訊的可靠性較低。為確保實現中的數據的可靠性,在站點上設計了一臺現場監視電腦,其主要功能是與前臺設備進行實時數據的交互,并提供實時的數據。電腦與前臺設備進行通訊。遠程監控,通信可采用以太網或RS485.

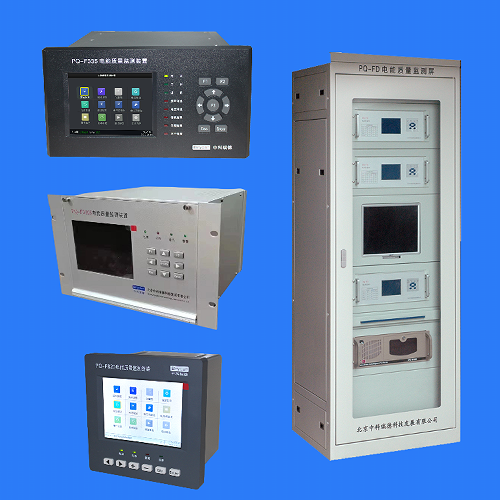

電能品質監控屏面可以單獨設置。為了與其它電力二次設備區分開來,有些電廠還要求將電能質量在線監測儀單獨設置在顯示屏上?;蛘呤菍㈦娔苜|(zhì)量在線監測裝置單臺設備與其他保護屏柜組裝起來,比如:電能質量在線監測裝置組屏,用于工業測量屏、計量屏等。
