為什么使用反孤島保護裝置,作用有哪些

更新時間:2022.01.13     作者:管理員      瀏覽次數:312

   國家電網針對分布式光伏電站有了更加明確的規定,就是根據光伏的安裝容量大小和變壓器的自身容量,加裝反孤島裝置。若不加裝反孤島,接入的光伏容量最多只能為變壓器的25%,若加裝反孤島裝置,可以增加到變壓器的80%。由此看來,加裝反孤島裝置對于分布式光伏電站 是非常重要的,起著非常重要的作用。

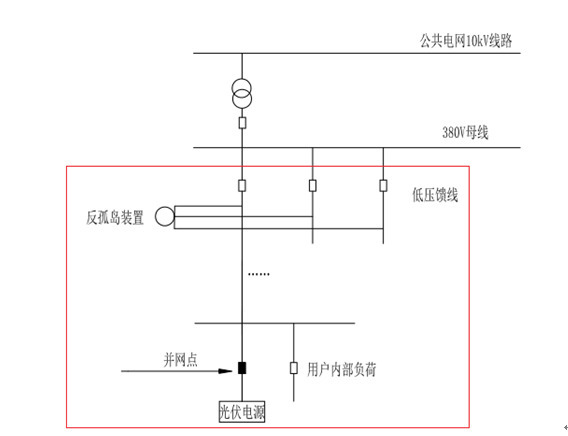

        首先來說,反孤島裝置是一個柜子的形式出現,它不同于防孤島裝置。防孤島保護裝置一般安裝在并網柜中,當電網出現異常時候,跳開并網開關因此在防孤島概念中有主動式防孤島和被動式防孤島之分。反孤島裝置是一個配電柜。里面的核心元件為擾動電阻,控制元件,反孤島開關等。其主要作用為當電網失電的情況下,如果400V母線依然有電,這時候啟動反孤島裝置。通過投入反孤島來擾動400V母線電壓,從而迫使逆變器停止運行。保證檢修人員的安全。國家電網的典型設計規范如下圖所示:

反孤島保護裝置原理

    一般來講,國家電網使用的JP柜都是三路饋線,這樣一來,需要反孤島裝置配有三組開關來配合使用。一般都是用于低壓400V的電壓等級。如果是10KV或者更高的電壓等級,使用的應該是防孤島保護裝置了。如今集中式光伏電站逐漸減少。屋頂式光伏電站逐漸增多。而且對于大多數的扶貧項目來說,都是安裝容量比較小的而且安裝比較分散,使用的多為公變。這樣一來即時電網停電了。逆變器也極大可能處于發電狀態,這種孤網運行是不允許存在的,因此在檢修前如電網有此現象,立即投入反孤島。
