光纖差動保護是保護線路的一種非常重要的保護功能。一般使用在35KV及以上,特殊情況下也有在10KV電壓等級使用。通常是成對出現的,也有’’T’接,三臺差動保護裝置實現。通過光纖技術,將對端的電流,功率信號傳過來。光纖保護裝置將本側采集的模擬量和對端采集的數值進行對比計算,從而計算故障點在線路的內側還是外側,準確的判斷出故障點。
光差保護特點:
1、兩側的光差保護裝置要相同。包括廠家,型號和軟件的版本號等都要一致。對于目前大多數項目,用戶采購光差保護,都要成對的采購。
2、線路兩側裝設同型號、同變壓、性能安全一樣的電流互感器。電流互感器的二次回路接入相應的光差保護裝置的采樣端子上。對側過來的光纖也接到相應的位置上,注意收發不要接反。理論上如果沒有故障,兩側的差流為0。當內部出現故障時,兩側的電流存在差值,當差值達到保護定值時,超過整定時間,裝置跳開兩側開關。
電流需要考慮的問題:

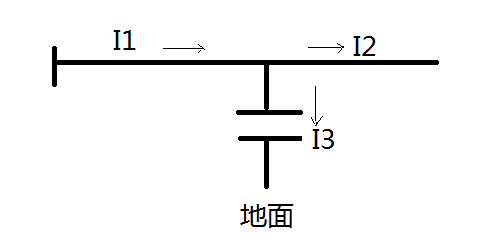

1、對于線路與地之間,相當于一個大電容,電流流經方向線路流向大地。
I1=I2+I3,由此可見,兩側容易產生差流,兩側距離越長,差流越大。為此解決方法是提高啟動電流值,避免造成誤動;適當?shù)慕o增設電容電流補償。
2、光差保護屬于電流型的微機保護,當TA斷線,極易造成兩側的采樣值有誤,進而使得保護誤動作。為此增設TA斷線閉鎖差動保護。
