隨著分布式光伏發電大規模接入電網,對配電網的繼電保護配置、系統短路電流水平、配電自動化系統功能應用、電能質量、現場作業安全等的影響將會突顯。由于分布式光伏發電大多屬于用戶側并網,而且比較分散。當出力與負荷就近平衡,存在孤島效應問題。
低壓反孤島裝置是杭州繼保南瑞電子科技有限公司為響應國家對光伏新能源的相關政策以及專門為電力檢修或相關電力操作人員設計的一種反孤島設備，由擾動負載、操作開關和反孤島控制器組成。是破壞分布式電源孤島運行的專用安全保護設備。
1.2 標準和規范
低壓反孤島裝置滿足 Q/GDW1974-2013《分布式光伏專用低壓反孤島裝置技術規范》、國家電網公司《關于做好分布式電源并網服務工作的意見》、《關于促進分布式電源并網管理工作的意見》和《分布式電源接入配電網相關技術規范》的相關要求，并滿足 GB7251 的相關規定。在系統的安裝和運行期間，要遵守所有相關的 IEC 規范及國家或地方相關安全導則。
1.3組成部分
容量 | ****KW（3路） | 臺量 | 1 | ||
序號 | 產品名稱 | 規格型號 | 單位 | 數量 | 生產廠家 |
1 | 反孤島控制器 | RCX-9390K | 只 | 1 | 杭州繼保南瑞 |
2 | 斷路器 | ****/4P | 只 | 3 | 國產優質 |
3 | 小型斷路器 | DZ47-63/2P 6A | 只 | 3 | 國產優質 |
4 | 擾動電阻 | ****歐 | 3 | 國產優質 | |
5 | 轉換開關 | LW26-20 | 臺 | 1 | 國產優質 |
6 | 通道轉換 | 只 | 3 | 國產優質 | |
7 | 輔料費: | 套 | 1 | ||
8 | 殼體(W*L*H): | 尺寸 | 臺 | 1 |
備注：RCX-9390K操作說明
3.1 保護投退菜單
保護序號 | 代號 | 保 護 名 稱 | 整定方式 | 備注 |
01 | RLP01 | I路反孤島投入 | 投/退 | |
02 | RLP02 | II路反孤島投入 | 投/退 | |
03 | RLP03 | III路反孤島投入 | 投/退 |
修改密碼：1000
3.2 保護定值菜單
定值序號 | 代號 | 定 值 名 稱 | 整定菜單 | 整定值說明 | 備注 |
00 | 保護定值套數 | 1~3 | 1 | 通常整定1 | |
01 | Kv1 | PT變比/10 | 0.01~300 | ||
02 | Udz1 | 有壓閥值 | 30~400V | ||
03 | Trddz | 反孤島投入時間 | 1~99S | 默認1S | |
04 | HZcnt | 反孤島投入次數 | 1~10次 | 默認2次 | |
05 | Tjgdz | 投入間隔時間 | 0-10分鐘 |
4應用范圍
低壓反孤島裝置主要用于具有分布式光伏發電并網的 220V/380V 配電網中，一般安裝在分布式光伏發電系統送出線路電網側，如配變低壓側母線、箱變低壓母線、低壓環網柜、380V配電分支箱等處，在電力人員檢修與分布式光伏發電相關的線路或設備時使用。
1.5工作條件
1.5.1 正常工作條件
（1） 環境溫度：-25℃~+55℃（戶內），-40℃~+70℃（戶外）； （2） 相對濕度：≤95%；
（3） 海拔高度：≤3000m，超過 3000m 按海拔修正系數進行修正。
（4） 抗震能力：水平加速度 0.30g，垂直加速度 0.15g； （5） 污穢等級：3 級；
（6） 使用地點不允許友爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在；
1.5.2 特殊工作條件
對特殊工作條件,必須向制造廠咨詢。制造廠與用戶應就特殊工作條件取得一致意見。
技術參數
2.1 電氣參數
| 名稱 | 指標要求 | |||||
| 額定工作電壓 | 380V | |||||
| 額定頻率 | 50HZ | |||||
| 反孤島容量 | 100kw | 200 kW | 400kw | |||
| 額定容量 | 25kw | 50 kW | 100kW | |||
| 短時耐受電流 | 40A | 80 A | 160A | |||
| 短時耐流持續時間 | 1S | |||||
| 延時保護 | 可整定 | |||||
| 短 路 開 關 技 術 參 數 | 延時保護動作時間設定值 | 1 s | ||||
| 反孤島柜投入次數 | 可整定 | |||||
| 與上級開關的互鎖功能 | 須具備 | |||||
| 與上級開關的互鎖方式 | 電氣 | |||||
| 操作開關（操作次數） | >12000 次 | |||||
1.注: 1、掛壁式只適用于反孤島容量為100-200kW
2、反孤島容量指安裝線路側的逆變器最大容量
3、訂貨時需要提供上級開關的安裝情況等
4、如有其他問題請與我公司技術人員聯系
3、功能說明
3.1 反孤島裝置功能
反孤島裝置主要功能為破壞并網光伏發電系統的孤島效應，保證運維人員人身安全， 保護 設備安全；
具有如下主要技術特點：
a）集保護、測量、信號、報警等功能于一體；
b）能強迫用戶側逆變器停運，為系統檢修提供方便；
c）能夠測量線路電壓參數；
d）與上級開關互為聯鎖，杜絕誤操作；
e）外形尺寸小，安裝方式多樣，適用于各種場合；
f）保護原理成熟可靠，能夠經歷長時間的現場運行考驗；
g) 多回路操作時回路之間相互閉鎖，保障操作和設備的安全性。
3.3 工作原理圖
當電網需要檢修時，并網開關斷開。此時手動投入低壓反孤島裝置。若柜中反孤島控制器處于黑屏狀態時，此時可以確認400V母線沒有電壓。如果此時 400V 母線有電壓時，反孤島控制器正常運行（反孤島控制器的正常運行電壓為85V-275V）。反孤島中的擾動電阻投入，使得孤網運行的平衡狀態打破，通過擾動400V母線電壓，使得電壓和頻率波動。逆變器本身具備防孤島保護功能，當逆變器檢測到外部存在故障，自行停止工作。簡單的說反孤島的投入逼停逆變器。這樣一來不用一一去確定每家每戶的逆變器是否停止工作。這樣既方便了檢修人員檢修設備，保證檢修人員的安全，同時保證了用戶的用電安全。

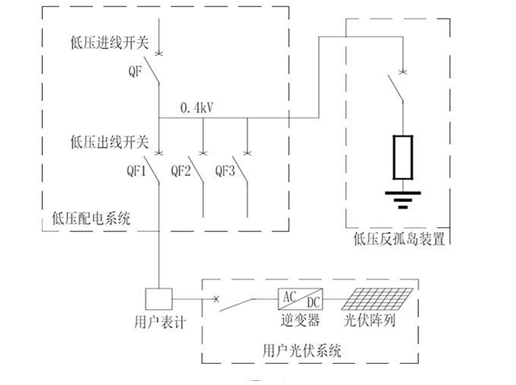

3.4 反孤島裝置接入示意
根據《國家電網公司關于印發分布式電源并網相關意見和規范的通知(國家電網辦 〔2013〕333 號)》相關要求，反孤島裝置接入點為配變低壓母線側，如下圖 所示:

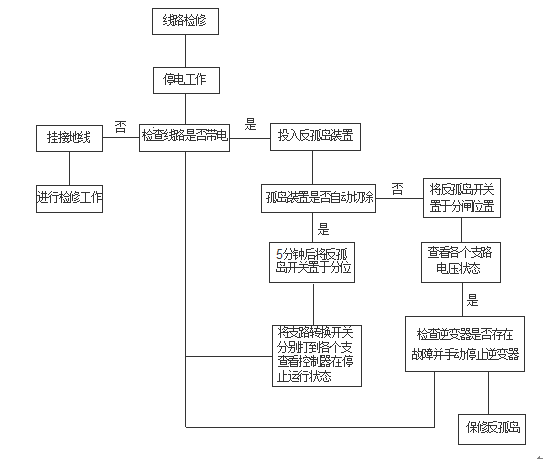

3.5操作方法和流程圖
1、打開柜門，檢查線路是否接好。
2、將轉換開關分別置于第一支路，第二支路，第三支路，查看控制模塊顯示狀態，查
看各個支路電壓。
3、將 轉換開關打到有電壓的支路，并手動投入反孤島開關。反孤島投切次數可設定，間隔在5分鐘以上，保證間隔時間。跳閘時 間設置為1S.
4、使用結束后，將轉換開關打到0狀態
