水電站分為低壓電站和高壓電站,自動化控制邏輯相似。水電站主要涉及到:進出水池水位深度測量、流量測量,水池的閘門控制,高壓電站通過調速器調節水輪機的開度,來自動控制發電機的發電量。低壓電站有無刷勵磁和有刷勵磁兩種模式,通過控制器來控制發電機的發電。
低壓水電站通過低壓發電機、水輪機,機組四合一控制屏(一次二次設備綜合控制屏),發電后經升壓變壓器到高壓線路輸送出去。涉及到發電的自動控制+同期檢測(機組四合一控制屏上實現)+升壓變保護控制屏+后臺監控系統+手機APP等。

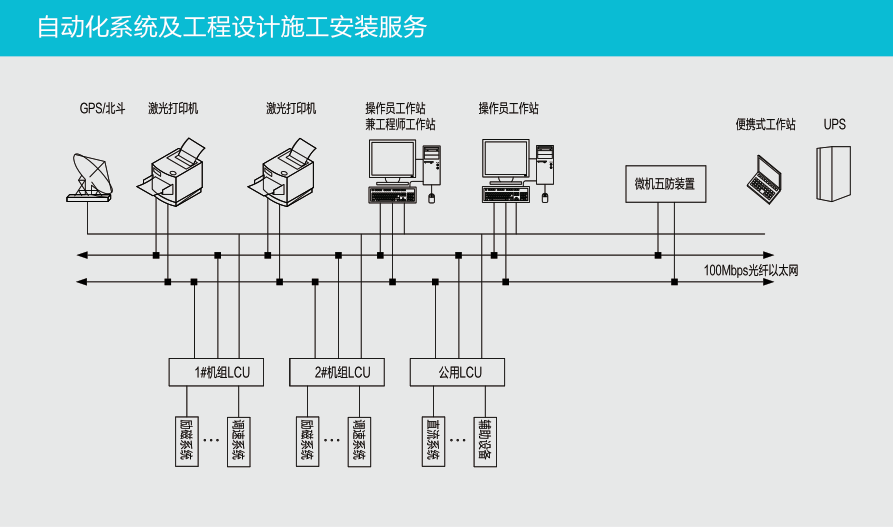

高壓水電站綜合自動化系統通過對進出水池的深度、流量來控制水閘的開度、通過調速器來控制水輪機的葉片開度,從而自動控制發電機發電。
供電系統(高壓開關柜+升壓變壓器+站用變低壓開關柜+交直流電源屏)+發電機保護控制屏+主變保護控制屏+同期控制+勵磁屏+PLC控制屏+后臺監控系統+視頻監控,有的水電站還會涉及到大屏幕
顯示、環境監測、消防系統等。
供電系統、繼電保護、自動化控制系統、調度通信、視頻監控、消防系統、技術供水系統、油系統及其它電站運行重要部位與關鍵對象、參數進行有效監控,做到數據、圖像、指令的上傳和接收,實現“四遙”功能,達到電站的微機保護綜合自動化系統自動發電方案。
