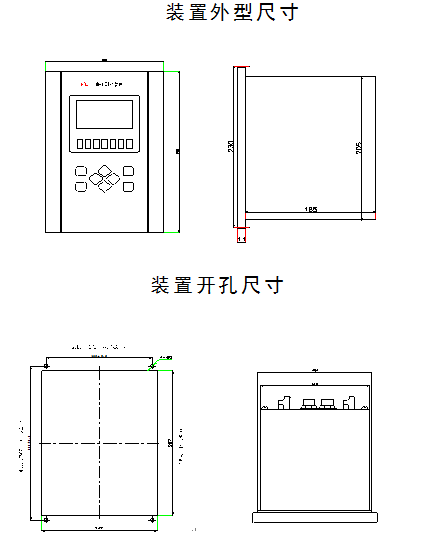

裝置外觀圖:
工作原理:
裝置監測PT開口三角電壓,計算零序電壓五種頻率的電壓分量,若有故障發生則判斷故障類型,如果是鐵磁諧振則按設定程序快速啟動消諧元件予以消除,并顯示、保存故障信息,同時給出報警信號。
采用三段消諧方式,每段消諧三次,間隔1秒;第一段消諧結束后,檢查消諧效果,如果各次諧波小于返回值,則結束消諧,不起動第二段;同理,第二段消諧結束后,如果諧振電壓值小于返回值,則不進行第三段消諧。如果第三段消諧結束后,過電壓繼續存在,則判定為永久故障,不再進行消諧;需等待諧振電壓小于返回值后1秒,重新開放消諧功能。
裝置開孔圖:
