裝置外觀圖:
裝置說明:
名稱 | 說明 |
工作電源 | AC/DC:85~265V;可特殊定制DC24V、DC48V等 |
交流量采集 | 13路,不同型號的保護裝置模擬量定義不同 |
開關量采集 | 14個,可擴展兩個;已定義的非電量若處于退時為普通開關量 |
繼電器出口 | 10個(含告警/跳閘信號各一個),可擴展3個;自帶一路裝置失電信號 |
通訊回路 | 2路485,Modbus-RTU協議,第2路可用于時鐘對時;1路以太網103協議 |
防跳回路 | 標準配置均帶防跳回路(訂貨時說明也可不帶) |
測控功能 | 有功、無功、功率因素及頻率、電度、斷路器遙控分合 |
其他 | 事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換 |
適用范圍 | 主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目,不需要帶距離測控的線路保護。 |
保護功能 | 轉子一點接地 (跳閘) 轉子兩點接地 (告警/跳閘可選) 測控功能 模擬量:Ue 具有14路遙信開入采集 10路繼電器出口(含告警/跳閘各1個),可擴展3個;自帶1路裝置失電信號 事件SOE記錄 |

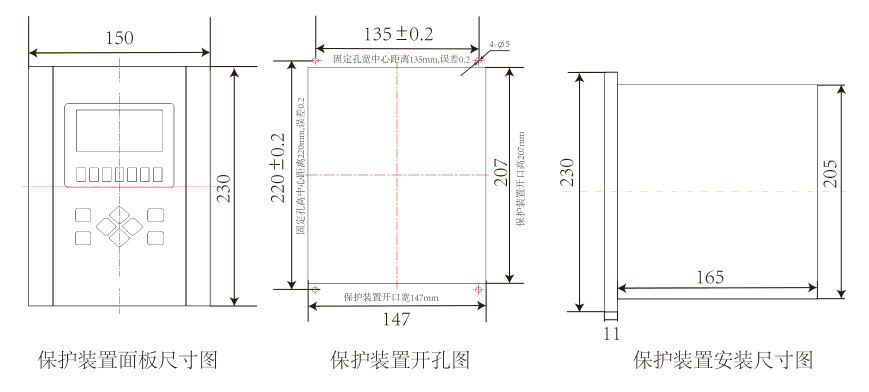

裝置開孔圖:
