裝置外觀圖:
裝置介紹:
名稱 | 說明 |
工作電源 | AC/DC:85~265V;可特殊定制DC24V、DC48V等 |
交流量采集 | 8路,6路電流,2路電壓 |
開關量采集 | 8個,已定義的非電量,在保護投退中關閉后為普通開關量 |
繼電器出口 | 6個,其中有2個為告警/跳閘信號出口 |
485通訊回路 | 1路,Modbus-RTU標準協議 |
測控功能 | 有功、無功、功率因素及頻率、斷路器遙控分合 |
其他 | 事件記錄、保護功能壓板的投/退、定值修改及定值區的切換 |
適用范圍 | 主要用于環網柜、450柜等。 |
保護功能 | 速斷 (跳閘) 、限時速斷 (跳閘)、過電流 (跳閘)、過流反時限 (一般/非常/極端)、 過負荷 (告警/跳閘)、過電壓 (跳閘)、低電壓(跳閘)、 PT斷線 (告警)、 PT失壓(告警)、控制回路斷線 (告警) 說明:在條件之內,保護功能可以增加,來滿足現場需要。 |

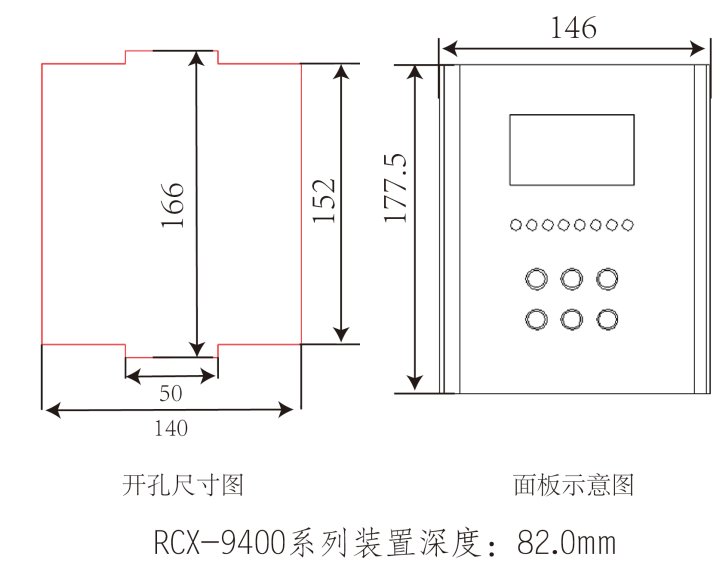

裝置開孔圖:
