諧波是一個在電力系統中廣泛討論的概念,它主要涉及到電流和電壓的波形特性。以下是對諧波的詳細解釋:
定義
諧波是指電流中所含有的頻率為基波頻率整數倍的電量。具體來說,當對周期性的非正弦交流量進行傅里葉級數分解時,除了基波(即與工頻相同的分量,通常為50Hz或60Hz)外,還會得到一系列大于基波頻率整數倍的各次分量,這些分量就被稱為諧波。
特性
- 頻率特性:諧波的頻率是基波頻率的整數倍,例如基波頻率的3倍、5倍、7倍等,分別被稱為三次諧波、五次諧波、七次諧波等。

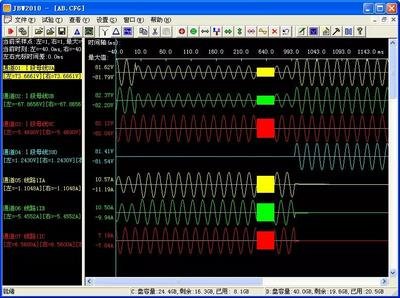

- 波形特性:諧波本身是正弦波,但它們的頻率、幅度和相角與基波不同,這會導致整體波形發生畸變。
分類
根據諧波頻率的不同,可以將其分為奇次諧波和偶次諧波:
- 奇次諧波:額定頻率為基波頻率奇數倍的諧波,如3次、5次、7次等。
- 偶次諧波:額定頻率為基波頻率偶數倍的諧波,如2次、4次、6次等。
此外,還有間諧波(interharmonics)和次諧波(sub-harmonics)等概念,它們分別指頻率為基波非整數倍的分量和低于基波的分量。但需要注意的是,這些概念在廣義的諧波定義下出現,與嚴格意義上的諧波(即基波頻率的整數倍)有所不同。
產生原因
諧波的產生主要是由于正弦電壓加壓于非線性負載時,基波電流發生畸變而產生的。這種畸變會導致電流中除了基波外還包含一系列的諧波分量。此外,電網中的阻抗、電容和電感等元件也可能與諧波發生相互作用,進一步加劇諧波的產生和傳播。
危害
諧波對電力系統和電力設備的危害是多方面的:
- 增加設備損耗:諧波會導致電力設備的額外損耗,降低設備的效率和使用壽命。
- 引起電壓波形畸變:諧波會導致電壓波形發生畸變,影響電力系統的穩定性和電能質量。
- 引發諧振:在某些情況下,諧波可能與電網中的電容和電感等元件形成諧振電路,導致諧振現象的發生,進一步加劇諧波的危害。
治理措施
為了降低諧波對電力系統和電力設備的危害,需要采取一系列的治理措施。這些措施包括:
- 改善設備性能:通過改進電力設備的設計和制造工藝,降低其非線性特性,減少諧波的產生。
- 增加濾波裝置:在電力系統中安裝濾波器等裝置,對諧波進行吸收和抑制,降低諧波的傳播和危害。
- 優化電網結構:通過優化電網的結構和布局,減少諧波在電網中的傳播路徑和范圍。
綜上所述,諧波是電力系統中一個重要的概念,其產生、傳播和危害都需要得到充分的關注和有效的治理。
