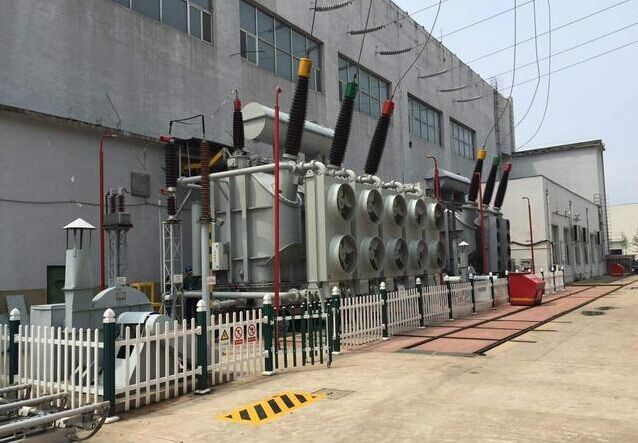

在電力系統中,主變是非常重要且價格比較昂貴的電氣設備。對于其使用過程中,需要安裝主變變壓器保護。其中常見的有變壓器差動保護裝置和變壓器后備保護裝置,那么這兩款裝置有什么區別?
1、功能上的區別
變壓器差動保護主要功能是比率差動保護、差動速斷保護。對于一些產品。將變壓器非電量保護功能也添加了進去。而變壓器后備保護裝置主要功能有三段式過電流保護、三段式零序電流保護、過負荷、過激磁保護等等。
2、保護范圍不一樣
對于變壓器差動保護,主要保護變壓器內部故障,當變壓器內部出現匝間短路或者相間短路時,裝置動作跳閘。變壓器后備保護裝置的保護范圍為變壓器區外故障,同時當變壓器差動保護拒動時,作為主保護的后備保護來使用。
同常情況下,對于變壓器保護需要組屏安裝在變電站的二次室中。對于變壓器屏,一般會有變壓器差動保護裝置、變壓器高后備保護裝置、變壓器低后備保護裝置、變壓器非電量保護裝置、變壓器保護測控裝置組成。不同的項目,對變壓器保護屏的技術要求不太相同。在配置時需仔細參考。
