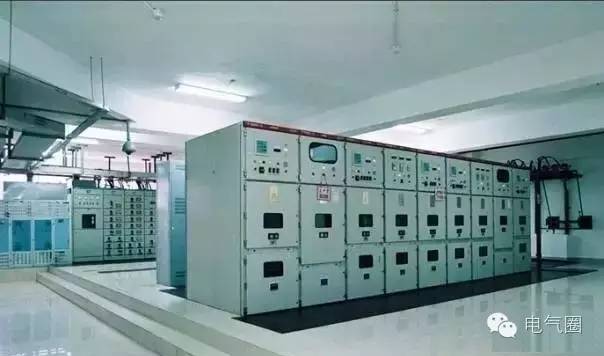

在變電站中，經常會看見高壓開關柜，尤其是10KV項目，會有很多種類的高壓開關柜。如進線開關柜，出線開關柜、變壓器開關柜等等。其中聯絡開關柜和分段母聯開關柜也是經常使用到。那么什么是聯絡開關，什么是分段開關？、

   聯絡開關：顧名思義就是起聯絡作用的。主要用在兩個電源，兩臺變壓器的配電系統中，兩臺變壓器的主控柜分別出線到聯絡柜里面。聯絡柜的上，下口分別接兩臺主控的出線，即一個采用上口進線，一個采用下口進線，一般兩臺柜子要形成互鎖，不能同時使用，平時只開其中一臺，另外一臺備用。

   分段開關：線路自動分段開關，簡稱分段開關，是配電網提高可靠性和自動化程度的一個重要設備，廣泛的應用于配電線路的分支線或區段線路上用來隔離永久故障；它不具備開斷短路故障電流的能力，不能單獨作為主保護開關設備，只能與電源側前級開關設備想配合，在無電流的情況下自動分閘。

   它們既有相同點，也有各自的特點。聯絡開關一般情況下是分開的，如果打開就構成環網運行，如果當圖示位置發生故障的時候，聯絡開環可以打開，這樣可以減小故障區段。
