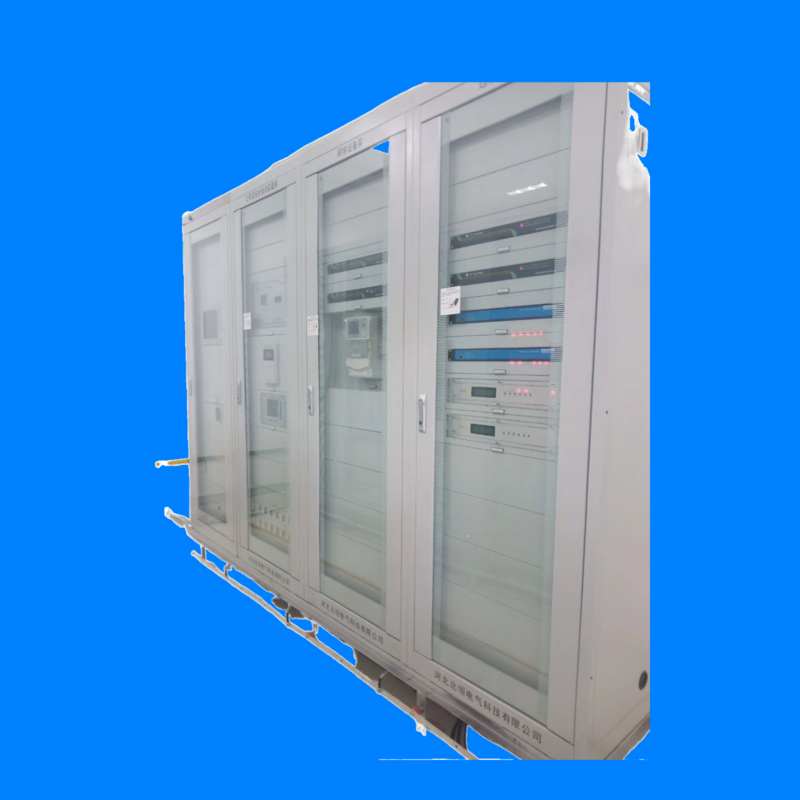

什么是主變保護屏
主變保護和監控屏幕是35 kV及以上的變電站和配電設備的通用型控制系統。本產品集通信,保護,測量,控制于一體,適用于大容量主變。它包括變頻器的差動保護,變頻器的無功保護,變頻器的后備保護,測控功能,通信功能。使用RS-485通信接口,并與上級主站進行實時通信,從而實現變(配)電廠的綜合自動化。
主變保護屏的特點
1、綜自裝置沒有獨立的接地網,它的接地線與變電站的主接地網相連;機箱,機箱和電纜的遮蔽層必須有可靠的接地.
2、站控層利用通訊管理器與空間層通訊,完成了站級的協調、最優控制和局部監視。
3、本系統可對各設備及保護設備的接觸數據進行處理,對信號的作用時刻進行協調與一致,并可進行分類、查詢及顯示與印刷。
4、綜自系統應配備一臺獨立的低壓地選線設備,以完成35 kV出站低壓地選線的低壓地選線。
5、綜合自動化系統具有以下特征:功能自動化、分層和分布式結構、畫面化的操作監控、智能化的操作管理、多樣化的通訊方式和數字的檢測和顯示。
6、采用“一對一”的方式,每個回路都有獨立的 CPU來實現,每個回路都通過站內通信網絡連接起來,形成了一個集控制,保護,測量,信號傳輸,遠程控制于一身的變電站。
7、遠程控制:遠程切換有兩種可確定的操作條件。
