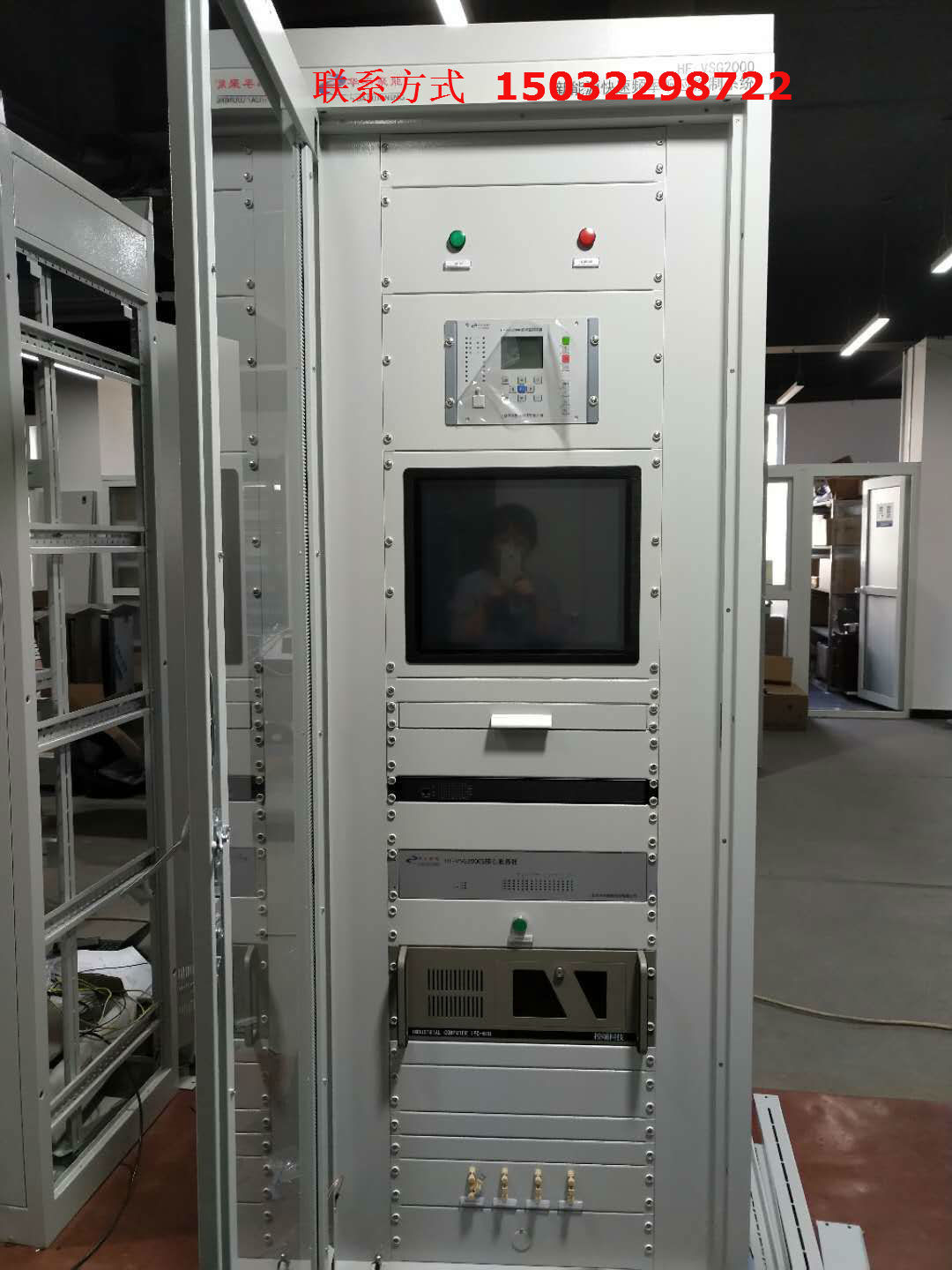

   在電力系統中，新能源快速頻率響應系統在新能源項目中的使用也越來越多了。尤其是一些地面光伏項目和風電項目。對于大多數的電力人來講，這類產品比較陌生，下面簡單的介紹一下該系統的主要功能。

(1)通訊管理功能：實現快頻設備和場站 AGC 設備、測頻裝置、風機控制器、逆變器等智能設備的通訊，實現數據交換和命令下發。

(2)全站有功增量指令計算：測量并網點的頻率和全站當前功率值，根據功率-頻率下垂曲線，計算出全站一次調頻的有功增量指令值。

(3)單機有功分配控制：根據全站一次調頻的有功增量指令值，以及每臺逆變器/風機的當前出力值和運行狀態，計算每臺逆變器/風機目標出力，分發給每臺逆變器/風機。自動識別因通訊原因而不可控逆變器，同時在分配功率時考慮這些無法通訊的逆變器的出力大小，最優化的分配每一臺逆變器的出力值。

(4)和場站 AGC 配合策略：

a) 場站 AGC 設備在 AGC 指令發生變化時能快速下發 AGC 指令給快速調頻裝置，同時提供固定周期轉發 AGC 指令機制。

b) 快速頻率響應控制的優先級別高于 AGC 控制。

c) 快速頻率響應設備給場站 AGC 提供一次調頻啟動標志信號，若該信號為 0,AGC 系統正常運行和控制。

d) 快速調頻裝置檢測到頻率超過死區，啟動一次調頻控制操作，并上送一次調頻啟動標志信號；場站 AGC 設備檢測到一次調頻啟動標志信號為 1 時，閉鎖 AGC 調節，并觸發告警事件。

e) 快速調頻裝置退出一次調頻控制階段時，上送一次調頻停止標志信號；AGC 檢測到一次調頻啟動標志信號為 0 時，解除 AGC 一次調頻閉鎖，并觸發告警事件。

(5) AGC 指令配合策略：

一次調頻有功功率控制目標應為調度端 AGC 有功指令與一次調頻響應調節量的代數和；一次調額與調度 AGC 有功功率指命方向相反時，當電網頻率低于額定頻率 0.1Hz (該值可根據各區域電網實際情況確定）時應閉鎖 AGC 減負荷指令；當電網頻率高于額定頻率 0.1Hz (該值可根據各區城電網實際情況確定）時應閉鎖 AGC 加負荷指令。

(6) 安全約束：

快速調頻裝置檢測并網點電壓任何一相電壓瞬間跌至 80%額定電壓值(閥值可設置)，屏蔽

快速頻率響應操作。

快速調頻裝置檢測并網點電壓任何一相電壓瞬間躍升至 115%額定電壓值(閥值可設置)，屏蔽快速頻率響應操作。
