當前很多電機的啟動方式大致分為直啟、變頻啟動和軟起。其中變頻啟動方式直接啟動意味著電動機在全電壓下啟動。當電動機以全電壓啟動時,啟動電流非常大,并且電動機本身不會因持續時間短而受到損壞,但是如此大的啟動電流會在電網上造成較大的電壓降,從而導致其他電氣設備嚴重受干擾,甚至無法正常工作。
對于一些電動機,需要現場配有電動機保護,而對于容量大于2000KW的電動機,還需在原來的電動機保護上,添加差動保護。對于一般的直啟啟動方式來講,常規的保護就可以滿足實際使用需求,但是對于變頻啟動來講,那就在保護邏輯判斷上,就復雜的多。下面參照廠家說明書,簡單的介紹一下。

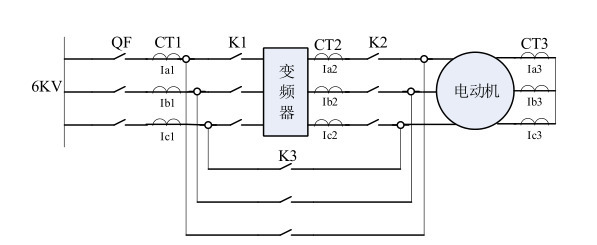

變頻器的使用,對原有電動機保護帶來一定的影響。即當運行于變頻方式時,為了避免電動機差動保護出現誤動,目前將對應的電動機差動保護裝置退出運行;當運行于工頻方式時,再將差動保護裝置投入運行。解決變頻方式下電動機差動保護具有非常重要的理論意義和現實意義。在電動機正常運行中,頻率也會影響整個電動機的保護回路,常規的電動機保護是不能適應頻率從5HZ到65HZ的變化。這不僅因為程序算法,還和保護裝置的內部采集元件和外部的互感器有關系。為此針對于這類電動機差動保護,需要格外留意。
使用變頻啟動方法和裝置,可使控制逆變器系統的負載電流緩慢緩慢地上升,直到負載平穩運行時達到額定電壓和額定頻率,將啟動時的負載電流增加限制在安全范圍內。范圍和保護電路功率裝置保證了控制逆變器系統的穩定運行,并減少了啟動過程中的能源浪費。
