在電力系統中RS485通訊使用非常廣泛,在實際應用中,多以手拉手的方式接線,這種接線是最為規范的,理論上是不支持環形和星型接線。這是為什么呢?

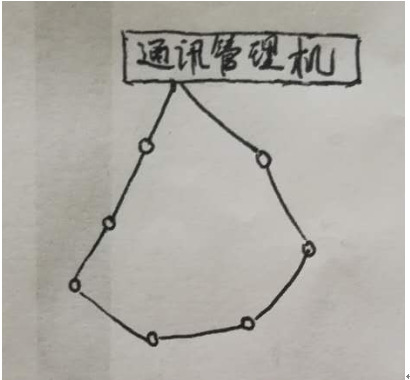

環形接線
RS485通訊多為問答式的通訊,如果現場為環形接線,那么通訊管理機的通訊口發出報文,按照常理來說,報文是順著通訊線的方向依次詢問電氣設備,但是由于是環形,出現了兩個方向,報文不知道應該從哪個方向走下去,不能很好的繼續通訊下去,報文異常。

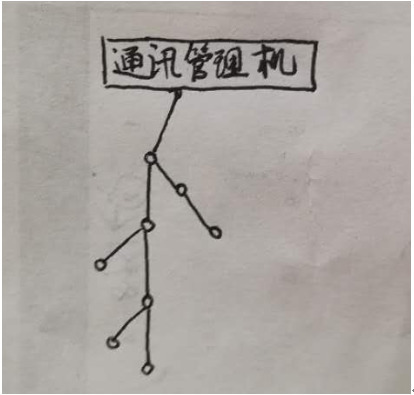

星型接線
如下圖所示,星型接線與環形接線的情況類似,報文由通訊管理機發出,順著485通訊線來依次對設備進行通訊,當遇到分叉口時,數據就不知道該走向哪個支路,監測報文就會異常,通訊也就是異常。
以上為環形接線與星型接線的介紹。其實也不一定完全不能正常通訊。
例如下面的星型接線,由圖可以看出,只在末端出現了一個小分叉。這種情況下通訊影響不大。我本人在2012年時,做過一次類似這種通訊接線的通訊。后臺數據顯示沒有發現異常。
以上為小編的個人觀點,僅供參考。
