母聯及備自投保護介紹

更新時間:2020.04.04     作者:管理員      瀏覽次數:591

電力系統中,母聯保護裝置不算很陌生的微機保護裝置,使用比較廣泛。主要安裝在兩段母線之間的母聯開關柜上。常用到的保護功能一般多為三段式過流保護。其中母聯保護多帶有備自投功能,何為備自投?

母聯備自投裝置

一、備自投簡單介紹

   備自投是備用電源投入的簡稱。是一種保護裝置,其核心部分采用高性能的單片機,包括CPU模塊、電源模塊、繼電器模塊、人機對話模塊等。外表跟常規的微機保護差不多,但功能上是有卻別的。備自投裝置的使用,大大節約了人力,保證了供電的可靠性。

為了通俗易懂,舉例說明:



母聯備自投裝置


二、備自投分類

進線備自投

1)備自投方式1   (用于進線1合位、母聯合位、進線2分位情況,如進線1故障,則先跳進線1、再合進線2,帶自恢復)

2)備自投方式2   (用于進線1分位、母聯合位、進線2合位情況,如進線2故障,則先跳進線2、再合進線1,帶自恢復)

母聯備自投

3)備自投方式3   (用于進線1合位、母聯分位、進線2合位情況,如進線1故障,則先跳進線1、再合母聯,帶自恢復)

4)備自投方式4   (用于進線1合位、母聯分位、進線2合位情況,如進線2故障,則先跳進線2、再合母聯,帶自恢復)

三、備自投啟動條件

備自投裝置在啟動前需要達到充電條件,何為充電條件,即所檢測到的開關位置正確,檢測到的各個電壓正確,備自投控制字投入,備自投應壓板投入。當其中任何一點不滿足,充電不成功,備自投不能動作。當完成備自投動作或者外部有閉鎖信號時,此過程為備自投放電。

四、特殊備自投舉例介紹

現場調試過程中,大多數的項目備自投判據為電壓、電流為判據。不過也有一部分項目只以電壓作為判據。兩進線一母聯只是常規的備自投。但是也有不少情況是特殊的。舉例說明,以下為某一項目的備自投要求:



母聯備自投裝置

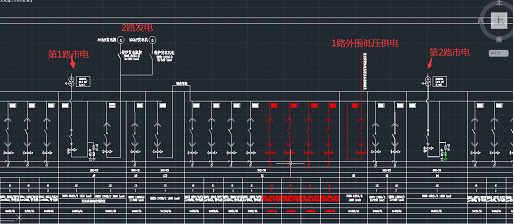

   該配電系統有5路電源(其中市電2路,發電2路,共青變壓器改備份站廂變1路)

1)正常工作狀態由其中1路市電供電,當該市電故障停電;啟動另一路市電供電,當2路市電都因故障停電,啟動2臺發電機并機提供電源,當市電和發電因故障停電,啟動共青變壓器改備份站廂變1路供電;

2)正常工作狀態由其中1路市電供電,當該市電故障停電;啟動另一路市電供電,如果故障的那一路市電恢復供電,需要切換到原來的那一路市電;

3)當2路市電都因故障停電,啟動2臺發電機并機提供電源,當其中1路市電恢復供電,需要切換到市電供電;

4)當市電和發電因故障停電,啟動共青變壓器改備份站廂變1路低壓供電,當其中1路市電恢復供電,需要切換到市電供電。

以上為備自投的簡單介紹,僅供學習參考。
