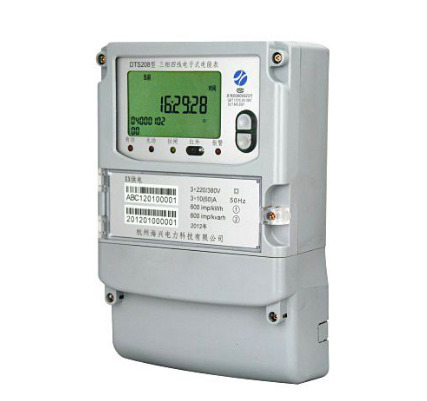

當下在配網自動化系統中,TTU 的使用開始變得越來越多,TTU意為配電變壓器傳輸終端,用于對配電變壓器的信息采集和控制,它實時監測配電變壓器的運行工況,保護變壓器的安全運行,調整無功補償,并能將采集的信息傳送到主站或其他的智能裝置,提供配電系統運行控制及管理所需的數據。
對于TTU設備,在實際應用中需要采集哪些數據?
1、配變監測:對臺區電壓、電流、溫度等實時數據采集和上傳。
2、自動抄表:臺區總表采集,獲得臺區精細化運行數據;可擴展寬帶載波抄讀用戶電表數據。
3、臺區設備監控: 對臺區饋線開關、漏電開關等設備自動監控。
4、智能無功補償監控:對智能無功補償設備信息實時采集。
5、三相不平衡治理:通過對臺區三相不平衡情況的監測,通過換相裝置進行平衡調節。
6、故障定位與指示:通過監測自身狀態和外接開關故障等信息就地指示及自動上報。
對臺區實時采集配變低壓側的總?cè)嚯妷骸㈦娏?實現基本配變監測功能
1)三相電壓、電流有效值及3~13次諧波分量;
2)電壓偏差、頻率偏差;
3)三相電壓/電流不平衡率;
4)電壓合格率統計;
5)分相及三相有功、無功功率、四象限累積電量;
6)臺區變負載率。
狀態量采集
終端能采集8組開關量狀態信號,支持單點無源遙信;軟件防抖動時間可設,事件記錄分辨率達到2ms及以上。
數據處理及傳送
1)配電臺區失電、故障等事件發生時,智能配變終端應實時自動記錄、上傳和追憶;
2)智能配變終端實時記錄采集的模擬量數據,并每15動上送配電自動化主站。主動上送的模擬量數據可設置。當?shù)赜涗洈?shù)據包括了變壓器低壓側三相電壓、三相電流;三相有功功率,三相正、反向無功功率,有功電量,正、反向無功電量;三相電壓、電流總畸變率,三相電壓、電流不平衡度;變壓器有功功率損耗,無功功率損耗。
3)智能配變終端循環存儲不少于1024條事件順序記錄,采用文件傳輸方式上送新的1024條記錄模擬量數據曲線記錄至少保存30天。
以上為TTU的功能介紹,隨著電力技術的不斷發展、電力系統的逐漸完善,TTU在變配電項目中使用越來越多。很多電力廠家都在生產TTU產品,不同的廠家生產的TTU在功能上有區別,在實際選擇時需要仔細核對技術參數。
