在電力供配電系統中,配電變壓器監測終端(TTU)用于對配電變壓器的信息采集和控制,它實時監測配電變壓器的運行工況,并能將采集的信息傳送到主站或其他的智能裝置,提供配電系統運行控制及管理所需的數據。
常見的TTU功能:
1)數據采集計算:模擬量采集,狀態量采集,數據處理。
2)統計記錄:配變數據定點記錄,配變?nèi)战y(tǒng)計數據,日事件記錄。
3)通訊:1路RS232接口主通訊,1路RS232用于裝置維護;2路RS485用于設備聯。1路USB、1路紅外、4路遙信;
4)實時數據顯示:顯示配變各交流電量值,配變損耗,電容投切狀態, 開關量狀態,系統參數。
5)數據轉發:可轉發其他電力裝置數據,實現通訊通道共享。
6)無功補償(選配): 12組電容器控制輸出,保存電容器投切記錄。
7)調節三相不平衡(選配):通過換相開關快速調節三相電流;

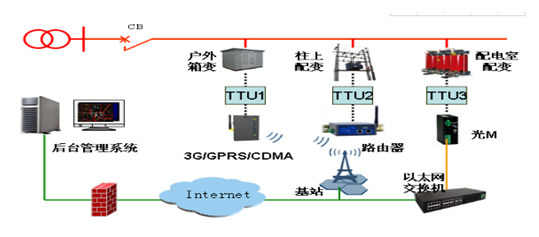

以上為TTU的功能的介紹。目前在配網自動化系統中,TTU使用非常廣泛。它將采集到到電壓值、電流值、有功功率、無功功率、功率因數等參數保存,還能通過GPRS通信網絡將所有數據送到用電管理中心,為低壓配電網絡優化進行提供最真實最準確的決策依據。
